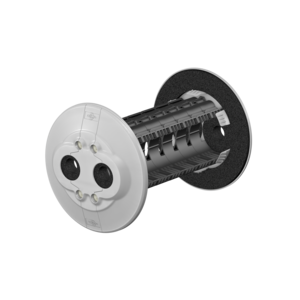

Einfamilienhäuser werden heute zunehmend mit erneuerbaren Energien versorgt. Mit der neuen DOYMAfix® HP/O präsentiert die DOYMA GmbH & Co die erste professionelle oberirdische Durchführung für Luft-Wasser-Wärmepumpen. Das System überzeugt durch ein innovatives Design und ermöglicht die einfache, schnelle und sichere Verlegung von Anschlussleitungen. Diese Referenz zeigt den Einbau unseres Prototyps.
Die DOYMAfix® HP/O lässt sich in kurzer Zeit installieren; die gewerkeübergreifende Montage (Rohbau, SHK und Elektro) bietet größtmögliche Flexibilität im Bauablauf. Zudem gewährleistet das System eine GModG-konforme Wärmedämmung, unabhängig von Wandaufbau und -stärke. Das bedeutet, es garantiert die lückenlose Wiederherstellung der Wärmedämmung in der Wanddurchführung zur Einhaltung der gesetzlichen Vorgaben.
Für alle gängigen Wandarten verwendbar
Der Einbau der neuen oberirdischen Einführung für Wärmepumpenanlagen ist in allen üblichen Wandkonstruktionen möglich. Bauherren und Ausführende müssen sich somit keine Gedanken über die Beschaffenheit der Wand machen. Die DOYMAfix® HP/O kann von nur einer Person schnell und ohne zusätzliche Montagehilfe eingebaut werden. Der Einsatz eines Futterrohres ist nicht erforderlich.
Die Durchführung lässt sich direkt in einer Kernbohrung oder gestemmten Öffnung installieren und ermöglicht eine sichere Anbindung von Luft-Wasser-Wärmepumpen.
Die bauliche Herausforderung lag in der fachgerechten Abdichtung und dem Einbau einer Wärmepumpeneinführung in einem Neubau. Für die jeweiligen DOYMAfix®-Produkte liegen Nachweise zur Erfüllung der geltenden Anforderungen des GModG an die Wärmedämmung vor. Ästhetischer Wandübergang mit Oberflächenfinish. Universell verwendbar in allen gängigen Wandaufbauten. Luftdicht nach DIN EN 13829, Dichtheit gegen Spritzwasser, IP44 nach DIN EN 60529, Schalldämmung nach DIN 4109-2. Zu diesem Zweck lieferte DOYMA die Wanddurchführung DOYMAfix® HP/O, die von dem Ausführenden Heiter Haustechnik aus Wilstedt eingebaut wurde.
DOYMAfix® HP/O von DOYMA – Einbauvideo
Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms
Referenzbilder
Optisch schafft das Produkt einen ästhetischen Wandübergang mit Oberflächenfinish.
Durch die Segmente kann die DOYMAfix® HP/O individuell an die jeweilige Wandstärke angepasst werden.
Die Abdeckkappen sind zweiteilig, sodass sie auch nach der Installation der Rohrleitungen montiert werden können.
Für die Abdichtung auf unebenen Wandoberflächen ist ein Kompriband als Zubehör lieferbar.
Die bauseitige Rohrisolierung muss vor Einbau auf die Wandstärke gekürzt werden.
Die Zellkautschuk-Dichtungen können an den Durchmesser der Kupferrohre angepasst werden.
Zellkautschuk-Dichtungen sind bündig in die Ankerplatte montiert.
Hier zu sehen: Einbringen des Expansionsschaums zur Verfüllung von Hohlräumen.
So entsteht eine Anlagefläche für die plane Anbindung der 200%-Außendämmung.
Die Befestigung der äußeren Ankerplatte erfolgt mittels zweier Schrauben.
Der Einzug der Rohre ist erledigt. Der Einzug der Kabel kann separat erfolgen, was für Flexibilität im Bauablauf sorgt.
Die Ankerplatte der DOYMAfix® HP/O auf der Gebäudeaußenseite. Jetzt werden die Leitungen montiert.
Für die Installation von Wärmepumpen im Neubau und bei der Sanierung bietet DOYMA ein Sortiment an passenden Hauseinführungen.
