Dichtungseinsätze

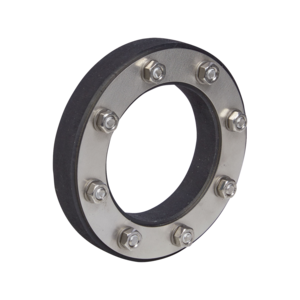

HKD DOMO-NW

Der HKD DOMO-NW zeichnet sich durch eine robuste Handwerker-Qualität aus. Die verwendeten Pressringe sind aus einem Stück gefertigt und decken die Gummidichtung großflächig ab. Dies sorgt für eine gleichmäßige und sichere Verpressung. Komplett aus rostfreiem Edelstahl V2A.

Download

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

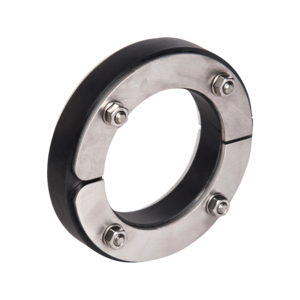

HKD DOMO-NW-T

Der HKD DOMO-NW-T zeichnet sich durch eine robuste Handwerker-Qualität aus. Die geteilte Ausführung für den nachträglichen Einbau ist aufklappbar und kann bei bereits verlegten Leitungen eingesetzt werden.

Download

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

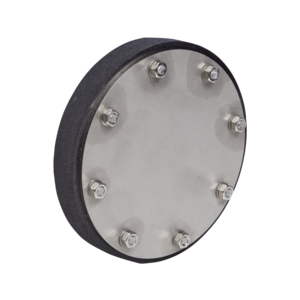

HKD DOMO-NW-B

Der HKD DOMO-NW-B zeichnet sich durch eine robuste  Handwerker-Qualität aus. Die Ausführung als Blindverschluss zur sicheren Abdichtung einer Öffnung.

Download

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

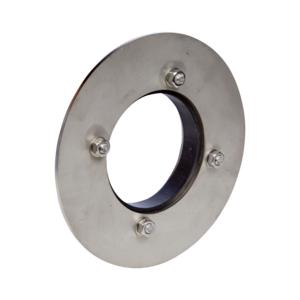

HKD DOMO-NW-FL

Der HKD DOMO-NW-FL zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung mit Großring zur axialen Fixierung.

Download

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

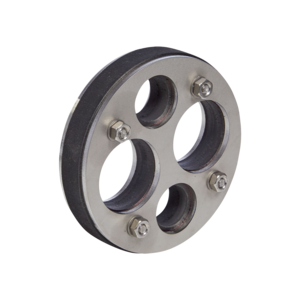

HKD DOMO-NW-M

Der HKD DOMO-NW-M zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung zur Abdichtung mehrerer Rohre und Kabel in einer Öffnung.

Download

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

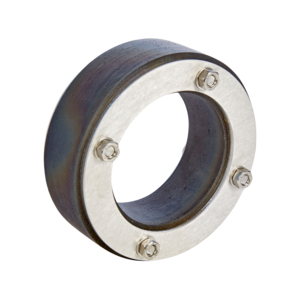

HKD DOMO-NW-NK

Der HKD DOMO-NW-NK zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung für schonende Abdichtung von Kunststoffmantelrohren. Auch einsetzbar für Doppel-/Elementwände.

Download

Herunterladen
Herunterladen
Herunterladen
Herunterladen

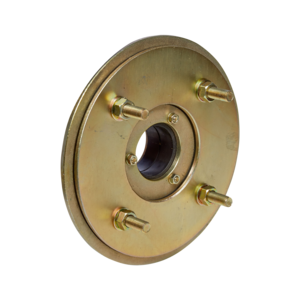

HKD DOMO-NW-Z

Der HKD DOMO-NW-Z zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung mit Fest- und Losflanschkonstruktion nach DIN 18195 / DIN 18533. Mit ggv Korrosionsschutzbeschichtung.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

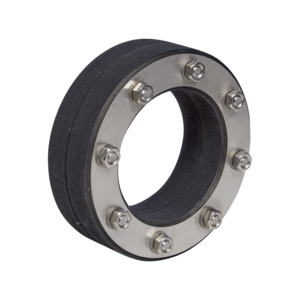

HKD DOMO-DW

Der HKD DOMO-DW zeichnet sich durch eine robuste Handwerker-Qualität aus. Die verwendeten Pressringe sind aus einem Stück gefertigt und decken die Gummidichtung großflächig ab. Dies sorgt für eine gleichmäßige und sichere Verpressung. Komplett aus rostfreiem Edelstahl V2A.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

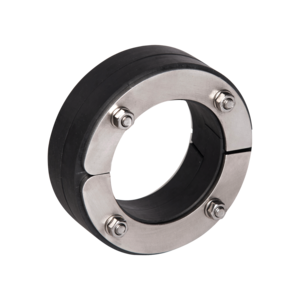

HKD DOMO-DW-T

Der HKD DOMO-DW-T zeichnet sich durch eine robuste Handwerker-Qualität aus. Die geteilte Ausführung für den nachträglichen Einbau ist aufklappbar und kann bei bereits verlegten Leitungen eingesetzt werden.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

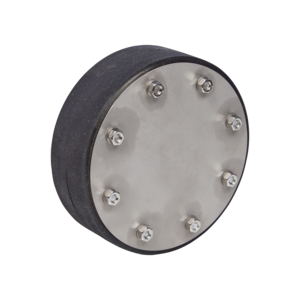

HKD DOMO-DW-B

Der HKD DOMO-DW-B zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung als Blindverschluss zur sicheren Abdichtung einer Öffnung.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

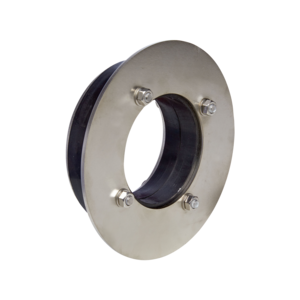

HKD DOMO-DW-FL

Der HKD DOMO-DW-FL zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung mit Großring zur Aufnahme einseitiger Druckbelastungen und zur axialen Fixierung.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

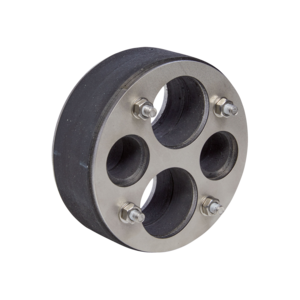

HKD DOMO-DW-M

Der HKD DOMO-DW-M zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung zur Abdichtung mehrerer Rohre und Kabel in einer Öffnung.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

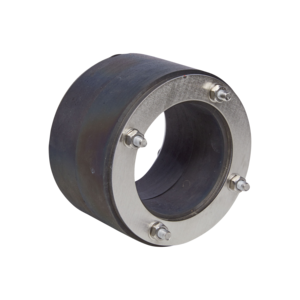

HKD DOMO-DW-NK

Der HKD DOMO-DW-NK zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung für schonende Abdichtung von Kunststoffmantelrohren. Auch einsetzbar für Doppel- / Elementwände.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen

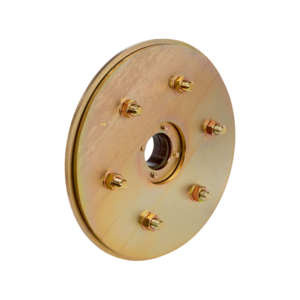

HKD DOMO-DW-Z

Der HKD DOMO-DW-Z zeichnet sich durch eine robuste Handwerker-Qualität aus. Die Ausführung mit Fest- und Losflanschkonstruktion nach DIN 18195 / DIN 18533. Mit ggv Korrosionsschutzbeschichtung.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

HKD DOMO-V/VT

Die HKD DOMO-V Typen sind variabel auf die vorhandenen Rohr- oder Kabeldurchmesser einstellbar. Eine HKD DOMO-V Type kann daher bis zu 10 Standard-Größen ersetzen. Die HKD DOMO-VT Type ist aufklappbar für die Anwendung bei bereits verlegten Leitungen. Die Anpassung auf den jeweiligen Durchmesser erfolgt durch einfaches Entfernen der nicht benötigten Gummi-Elemente.

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

Futterrohre

HKD KE-Futterrohr

  • Aufgeraute Oberfläche für eine bessere Verbindung zwischen Futterrohr und Beton
  • Beidseitiges Abdichtsystem mit verschiebbaren EPDM-Lippendichtungen
  • Der Innendurchmesser entspricht dem Nenndurchmesser DN
  • Hohe Formstabilität
  • Leichter, schlagzäher Kunststoff
  • Gasdicht
  • In Doppel-/Elementwänden einsetzbar
  • Längen: 200 – 500 mm
  • Beidseitig mit PE-Deckeln verschlossen

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

HKD KE-Futterrohr mit Flansch

  • Aufgeraute Oberfläche für eine bessere Verbindung zwischen Futterrohr und Beton
  • beidseitiges Abdichtsystem mit verschiebbaren EPDM-Lippendichtungen
  • Klebeflansch für das bauseitige Aufbringen einer Dickbeschichtung (PMBC/KMB) bei drückendem Wasser (W2.1-E)
  • Klebeflansch für das bauseitige Aufbringen einer mineralischen Dichtungsschlämme (MDS) oder eines Flüssigkunststoffes (FLK) bei nichtdrückendem Wasser (W1-E bzw. W3-E)
  • der Innendurchmesser entspricht dem Nenndurchmesser DN
  • hohe Formstabilität
  • leichter, schlagzäher Kunststoff
  • gasdicht
  • in Doppel-/Elementwänden einsetzbar
  • Längen: 200 – 500 mm
  • beidseitig mit PE-Deckeln verschlossen


Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen
Herunterladen

KG-Elemente

HKD KG-Wandelement

  • KG-Rohr als Doppelmuffe mit Dichtelement aus EPDM
  • Gas- und druckwasserdicht beim Einbau in der Wand einer weißen Wanne
  • KG-Rohre nach DIN EN 13476-2
  • Wandstärken von 200 – 500 mm
  • Inkl. Montagehilfen/Deckel (bis DN200)

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG-Bodenelement

  • KG-Rohr als Muffe mit Dichtelement aus EPDM
  • Gas- und druckwasserdicht beim Einbau in der Bodenplatte
  • KG-Rohre nach DIN EN 13476-2
  • Länge ca. 500 mm, andere Längen auf Anfrage
  • Wahlweise auch inkl. Folienflansch zur Anbindung von
    Dichtungsbahnen lieferbar

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG-Bogen

  • KG-Bogen mit Dichtelement aus EPDM
  • Dichtelement druckwasserdicht
  • Gas- und druckwasserdicht beim Einbau in den Boden einer weißen Wanne, wenn aus Platzgründen kein Bodenelement eingebaut werden kann
  • KG-Rohre nach DIN EN 1401
  • Bogen mit 15° / 30° / 45° / 68°

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG-Doppelmuffe

  • KG-Doppelmuffe mit Dichtelement aus EPDM
  • Dichtelement gas- und druckwasserdicht
  • KG-Rohre nach DIN EN 1401
  • Für den Einsatz in Pumpensümpfen oder Lichtschächten
  • Ideal bei dünnwandigen Bauteilen

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG-Flanschrohr

  • KG-Flanschrohr mit Folienflansch zur nachträglichen Abdichtung von KG/HT-Rohren mit Abdichtungsbahnen oder Dickbeschichtungen
  • KG-Flanschrohr wird nachträglich in eine passende Kernbohrung oder Aussparung eingebracht und der Folienflansch auf der Wand aufgeklebt
  • mit einseitig angeformter Steckmuffe und öl- und bitumenbeständigen Folienflansch aus EPDM, Durchmesser des Folienflansches 430 mm – 520 mm
  • Länge ca. 500 mm, andere Längen auf Anfrage
  • KG-Rohre nach DIN EN 13476-2

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG-Einsteckflansch

  • KG-Einsteckflansch zur nachträglichen Abdichtung von bereits eingegossenen KG-Wandelemente bei Abdichtungen mit Abdichtungsbahnen oder Dickbeschichtungen
  • mit einseitig angeformter Steckmuffe und öl- und bitumenbeständigen Folienflansch aus EPDM, Durchmesser des Folienflansches 430 mm – 520 mm.
  • KG-Rohre nach DIN EN 13476-2

Downloads

Herunterladen
Herunterladen
Herunterladen

KG2000-Elemente

HKD KG2000-Wandelement

  • KG2000-Rohr als Doppelmuffe mit Dichtelement aus EPDM
  • Gas- und druckwasserdicht beim Einbau in der Wand einer weißen Wanne
  • KG 2000-Rohre nach DIN EN 14758
  • Polypropylen Vollwandrohr; schlagzäher und abriebfester als KG
  • Für Wandstärken von 200 – 500 mm
  • Inkl. Montagehilfen/Deckel

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG2000-Bodenelement

  • KG 2000-Rohr als Muffe mit Dichtelement aus EPDM
  • Gas- und druckwasserdicht beim Einbau in der Bodenplatte
  • KG 2000-Rohre nach DIN EN 14758
  • Polypropylen Vollwandrohr; schlagzäher und abriebfester als KG
  • Länge ca. 500 mm, andere Längen auf Anfrage
  • Wahlweise auch inkl. Folienflansch zur Anbindung von Dichtungsbahnen lieferbar

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG2000-Bogen

  • KG2000-Bogen mit Dichtelement aus EPDM
  • Dichtelement gas- und druckwasserdicht
  • Polypropylen Vollwandrohr; schlagzäher und abriebfester als KG
  • KG2000-Rohre nach DIN EN 14758
  • Dicht beim Einbau in den Boden einer weißen Wanne, wenn aus Platzgründen kein Bodenelement eingesetzt werden kann
  • Bogen mit 15°/30°/45°/68°

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG2000-Doppelmuffe

  • KG2000-Doppelmuffe mit Dichtelement aus EPDM
  • Dichtelement gas- und druckwasserdicht
  • Polypropylen Vollwandrohr; schlagzäher und abriebfester als KG
  • KG2000-Rohre nach DIN EN 14758
  • Für den Einsatz in Pumpensümpfen oder Lichtschächten
  • Ideal bei dünnwandigen Bauteilen

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG2000-Flanschrohr

  • KG-Flanschrohr mit Folienflansch zur nachträglichen Abdichtung von KG/HT-Rohren mit Abdichtungsbahnen oder Dickbeschichtungen
  • KG-Flanschrohr wird nachträglich in eine passende Kernbohrung oder Aussparung eingebracht und der Folienflansch auf der Wand aufgeklebt
    mit einseitig angeformter Steckmuffe und öl- und bitumenbeständigen Folienflansch aus EPDM, Durchmesser des Folienflansches 430 mm – 520 mm
  • Länge ca. 500 mm, andere Längen auf Anfrage
  • KG 2000-Rohre nach DIN EN 14758

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD KG2000-Einsteckflansch

  • KG-Einsteckflansch zur nachträglichen Abdichtung von bereits eingegossenen KG-Wandelemente bei Abdichtungen mit Abdichtungsbahnen oder Dickbeschichtungen
  • mit einseitig angeformter Steckmuffe und öl- und bitumenbeständigen Folienflansch aus EPDM, Durchmesser des Folienflansches 430 mm – 520 mm.
  • KG 2000-Rohre nach DIN EN 14758

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD Überschiebeflansch

  • Überschiebemuffe mit Folienflansch zur Montage auf vorhandene, eingegossene KG- oder KG2000 Rohre zur nachträglichen Abdichtung mit Abdichtungsbahnen oder Dickbeschichtungen
  • mit öl- und bitumenbeständigen Folienflansch aus EPDM, Durchmesser des Folienflansches 430 mm – 520 mm

Downloads

Herunterladen
Herunterladen
Herunterladen

Sonstiges

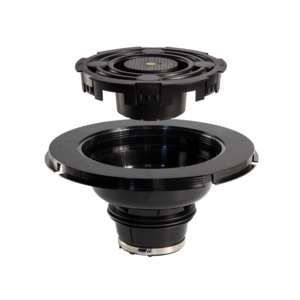

HKD Anschlusstrichter

  • HKD Anschlusstrichter aus ABS
  • zum Einbetonieren in die Bodenplatte für die optimale Abdichtung zum KG-Rohr
  • AD/OD 110 mm
  • Einsatz in noch zu erstellenden Bodenplatten ausWU-Beton (Weiße Wanne)
  • Anschluss der Dampfsperre über Klebeflansch nach DIN 18533 W1-E

Herunterladen
Herunterladen
Herunterladen
Herunterladen

HKD Bodenablauf

HKD Bodenablauf mit Mauerkragen zum Anschluss von DN 100 KG/KG2000-Rohren und Rohren DN 50. Alternativ direkt mit Folienflansch.

Optionales Zubehör:

  • Edelstahlrost
  • Edelstahlrost, verschraubt
  • Aufsatzverlängerung
  • Aufsatzrahmenverlängerung
  • APP-PU 50

Downloads

Herunterladen
Herunterladen
Herunterladen

HKD Mauerkragen

  • Klassischer Mauerkragen zur Abdichtung von Rohren in Betonwänden oder Bodenplatten aus wasserundurchlässigem Beton
  • Gas- und druckwasserdicht
  • Material EPDM
  • Profilbreite: ca. 50 mm
  • inkl. V2A Edelstahl-Spannbändern zur Fixierung auf der Rohrleitung

Downloads

Herunterladen
Herunterladen
Herunterladen
Herunterladen

HKD APP-PU 50

  • Einkomponenten-Polyurethan- Dichtungsmaterial mit sehr gutem Haftungsvermögen auf Stahl, Kunststoffen und Beton
  • Gebindegröße: 310 ml
  • Sicherheitsdaten: s. gesondertes Sicherheitsdatenblatt

Downloads

Herunterladen
Herunterladen

Wichtiger Hinweis: Das HKD-Sortiment ist von der 25-jährigen DOYMA-Garantie ausgenommen.
