Quadro-Secura® Nova R4

  • Mehrsparten-Hauseinführung als Reihen-Ausführung
  • Einsatz in noch zu erstellenden Bauwerken aus WU-Beton
  • für die Gewerke Gas, Wasser, Strom oder Telekommunikation
Händlersuche

Technische Details

  • DVGW zugelassen
  • gas- und druckwasserdicht bis 1 bar
  • Radondicht – gemäß FHRK Merkblatt MB 101, erfüllt die Anforderungen für Radonvorsorgegebiete
  • variable Anordnung der einzelnen Sparten möglich
  • Anschlussmöglichkeit von starren bzw. flexiblen Mantelrohren DN 90, größere oder kleinere Durchmesser über Erweiterungsmuffen bzw. Reduktionen möglich
  • geeignet für den sofortigen Einbau in die Bodenplatte bzw. späteren Einbau in einer Aussparung der Bodenplatte
  • variable Höhenanpassung an das Fertigfußbodenniveau bis zu 155 mm möglich

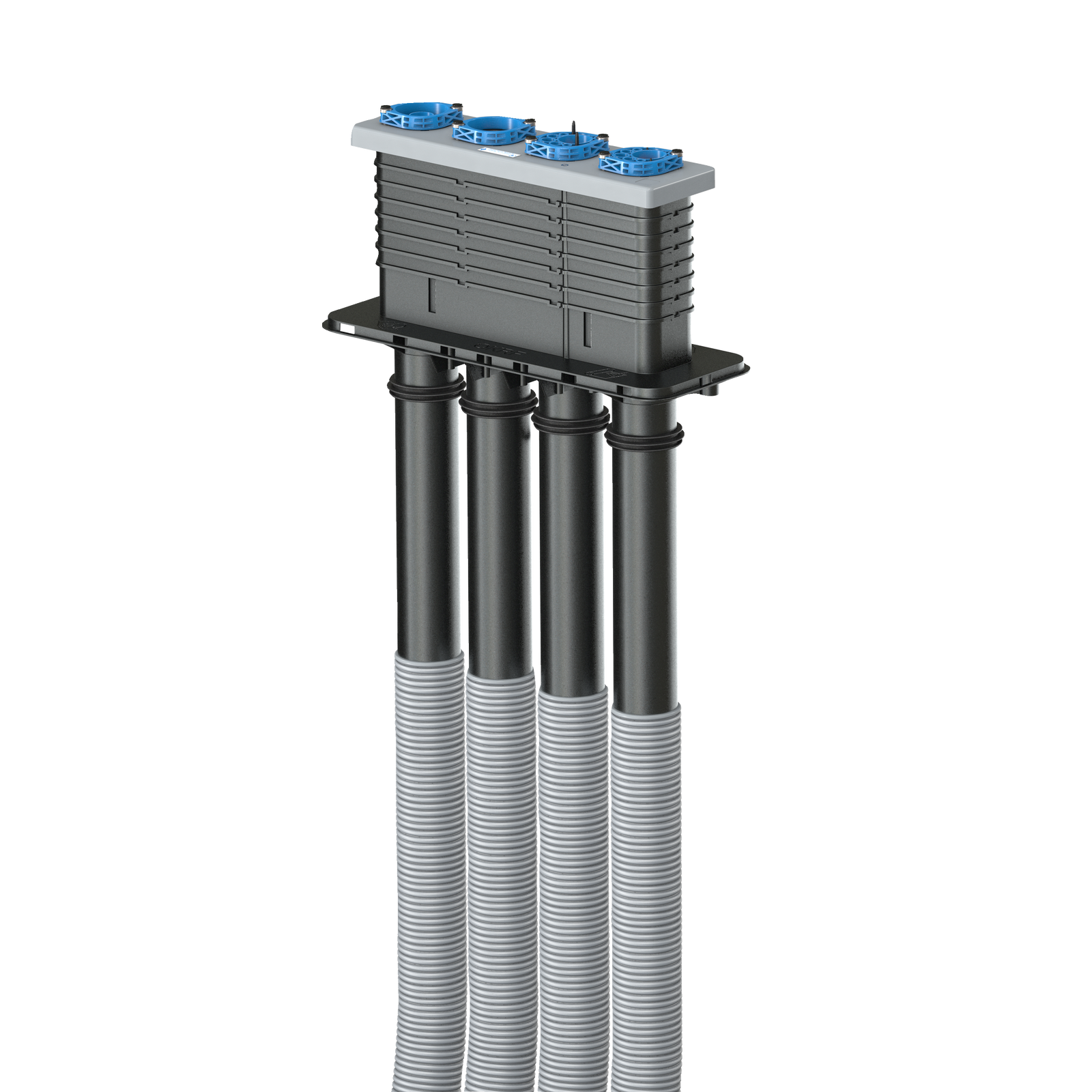

  • Rohbauteil bestehend aus Kunststoff-Futterrohr in Reihenanordnung und Anschlussmuffen inkl. biegesteifen Mantelrohr DN/OD 90 (ID 78) und höhenverstellbarem Erdspieß

Anwendungsbereiche

  • Mehrsparten-Hauseinführung als Reihen-Ausführung
  • Einsatz in noch zu erstellenden Bauwerken aus WU-Beton
  • für die Gewerke Gas, Wasser, Strom oder Telekommunikation

Produktvorteile

  • mit Klebeflansch nach DIN 18533 zur Anbindung von Abdichtungen oder Radonfolien auf der Bodenplatte
  • biegesteife und ausreißsichere Mantelrohre zur Einhaltung der Biegeradien
  • späteres Auswechseln der Leitungen möglich (Relining)
  • Montage ohne Drehmomentschlüssel
  • für alle gängigen flexiblen Gashauseinführungskombinationen einsetzbar
  • keine bauseitige Dichtheitsprüfung nach DVGW G459-1 erforderlich

Downloads

  • Einbausituation

    Quadro-Secura® Nova R4 Einbaubeispiel
