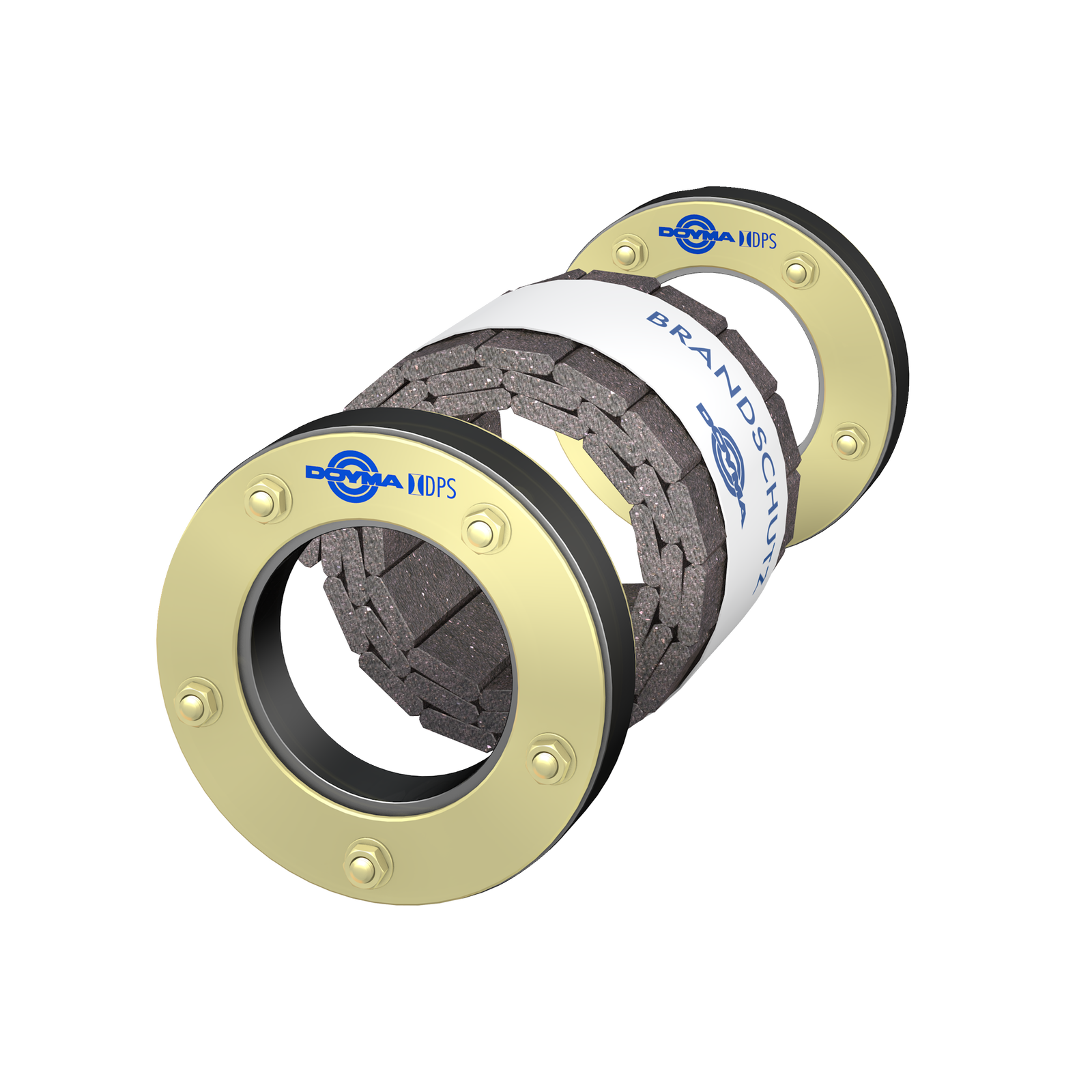

Curaflam® BSHN
- für nichtbrennbare Rohre
- Gewerke: Abwasser, Regenwasser, Trinkwasser, Gas, Heizung, Kälte, Sprinkler, Druckluft, Fernwärme
Technische Details
MONTAGEBEDINGUNGEN
- einsetzbar in Kernbohrungen oder SpezialfaserzementFutterrohr.
- bis zu 4 Rohre durch eine Abschottung:
- Wand: bis zu 3 Rohre mit Ø ≤ 60,3 mm
- Decke: bis zu 4 Rohre mit Ø ≤ 54,0 mm
- in Decken aus Porenbeton, Stahlbeton, Beton mit einer Dicke ≥ 175 mm
- in Wänden aus Porenbeton, Stahlbeton, Beton, Mauerwerk mit einer Dicke ≥ 175 mm
- bei Wanddicken ≥ 400 mm werden 2 Brandschutzpackungen benötigt
Anwendungsbereiche
- für nichtbrennbare Rohre
- Gewerke: Abwasser, Regenwasser, Trinkwasser, Gas, Heizung, Kälte, Sprinkler, Druckluft, Fernwärme
Produktvorteile
ZUR WASSER- UND/ODER GASDICHTEN ABSCHOTTUNG VON ROHREN:
- aus Stahl, Edelstahl, Kupfer, Guss Ø ≤ 325 mm
- aus Aluminium Ø ≤ 160 mm
- vorgedämmte Rohrleitungen aus Stahl, Edelstahl, Kupfer, Guss (Fernwärme)1) Gesamt-Ø ≤ 315 mm → 2 x A BSHB (1) nur Wanddurchführungen (Wandstärke > 240 mm), Details siehe Prüfzeugnis)
ZUGELASSEN FÜR DÄMMUNG
- bei Rohre ≤ 42 mm Ø, ist beidseitig der Abschottung, eine Mineralfaser-Dämmschale (Typ Rockwool 800), jeweils mindestens 500 mm lang, mit einer Dämmstärke von ≥ 20 mm an der Rohrleitung anzubringen
- bei Rohre > 42 mm Ø, ist beidseitig der Abschottung, eine Mineralfaser-Drahtnetzmatte, jeweils mindestens 700 mm lang, mit einer Dämmstärke von ≥ 80 mm an der Rohrleitung anzubringen
- PUR-Schaum inkl. PE-HD-Mantelrohr (Fernwärme) Zuordnung der benötigten Produkte siehe → 2 x A BSHB
Detaillierte Informationen bzgl. der Anwendungsbereiche und Bestimmungen der Ausführung entnehmen Sie bitte dem Verwendbarkeitsnachweis.
- Curaflam® BSHN Einbauhinweise
- Curaflam® 2 x A BSHB / Curaflam® 3110 BSHB Datenblatt
- Curaflam® Produkte und Preise 2026
- Curaflam® 2 X A BSHN / 3110 BSHN Allgemeines bauaufsichtliches Prüfzeugnis
- Curaflam® 2 X A BSHB / 3110 BSHB Allgemeines bauaufsichtliches Prüfzeugnis Fernwärmeleitungen
- Curaflam® Gewerketabelle
- Curaflam® Zubehör
Downloads
- Curaflam® 2 x A BSHB / Curaflam® 3110 BSHB Datenblatt
- Curaflam® BSHN Einbauhinweise
- Curaflam® Produkte und Preise 2026
- Curaflam® 2 X A BSHN / 3110 BSHN Allgemeines bauaufsichtliches Prüfzeugnis
- Curaflam® 2 X A BSHB / 3110 BSHB Allgemeines bauaufsichtliches Prüfzeugnis Fernwärmeleitungen
- Curaflam® Gewerketabelle
- Curaflam® Zubehör
Medien
-
Produktvideo
DOYMA auf der FeuerTRUTZ 2018 - Messevideo
Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms
-

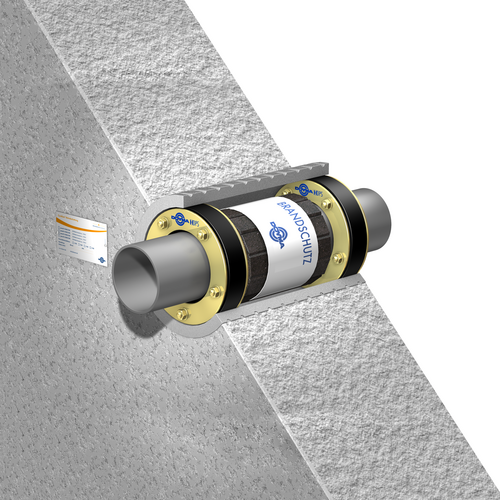

Einbausituation

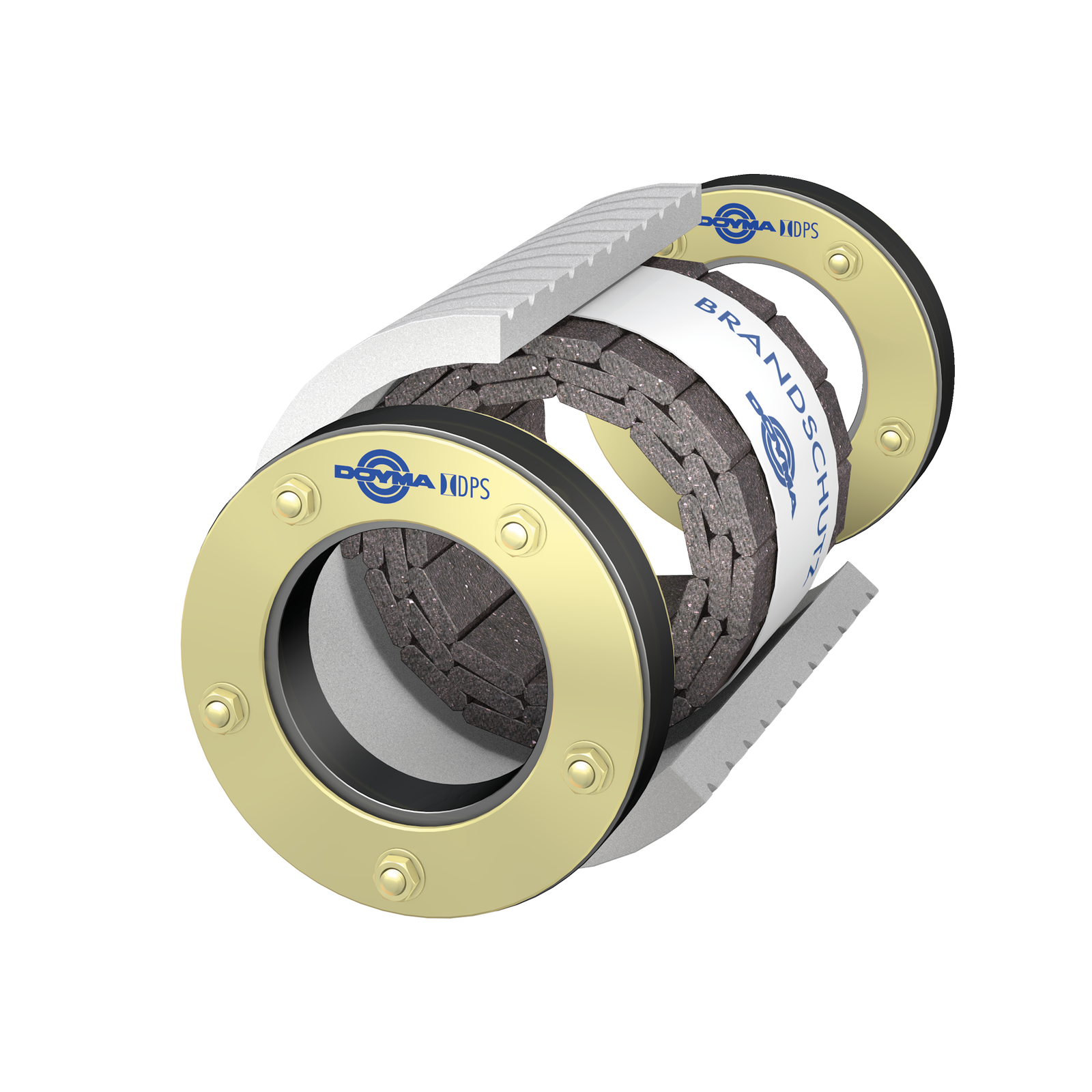

Curaflam® BSHN in einem Futterrohr
-

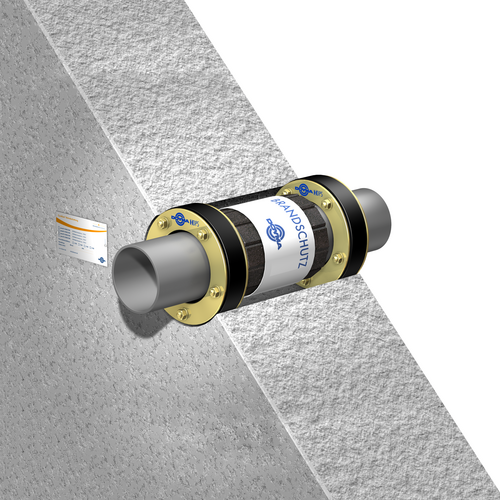

Einbausituation
Curaflam® BSHN in einer Kernbohrung
