ZZ® M20-S90

  • Steinschott XS
  • Abschottung von Kabel, Rohre und Kombinationen
  • 90 Minuten Feuerwiderstandsfähigkeit
  • In leichten Trennwänden, Massivwänden, Gipswänden, Wände vom Typ PRIOWALL und Massivdecken
  • In eckigen Bauteilöffnungen
  • Als temporäre oder permanente Brandabschottung einsetzbar
Händlersuche

Technische Details

  • Leichte Trennwände, d ≥ 10 cm
  • Massivwände, d ≥ 10 cm
  • Gips-Wandbauplatten, d ≥ 8 cm
  • Wände vom Typ PRIOWALL, d ≥ 4,2 cm
  • Massivdecken, d ≥ 15 cm
  • Schottdicke, d ≥ 20 cm
  • Kabel aller Art (ohne innere Hohlräume), ø ≤ 80 mm
  • Koaxialkabel
  • Kabelbündel, ø ≤ 100 mm, Einzelkabel ø ≤ 21 mm
  • Lichtwellenleiter in Bündelrohren („speed pipe“), ø ≤ 100 mm
  • Kunststoffrohre, für Flüssigkeiten
  • Aluminium-Verbundrohre, ø ≤ 63 mm
  • Stahl-, Edelstahl-, Stahlguss- und Kupferrohre
  • Hydraulikdruckleitungen „AEROQUIP“, ø ≤ 38,1 mm
  • Kabeltragekonstruktionen aus StahI, Aluminium oder
  • Kunststoff dürfen durch die Abschotung geführt werden
  • EIektro-Installationsrohre, biegsame oder starre, aus Kunststoff ø ≤ 63 mm, auch als Bündel ø ≤ 100 mm
  • Mineralwolle-Matten bzw. -Schalen, ggf. inkl. PVC-Ummantelung
  • flexibler Elastomerschaum (FEF)
  • Schaumglas-Rohrschalen

Anwendungsbereiche

  • Steinschott XS
  • Abschottung von Kabel, Rohre und Kombinationen
  • 90 Minuten Feuerwiderstandsfähigkeit
  • In leichten Trennwänden, Massivwänden, Gipswänden, Wände vom Typ PRIOWALL und Massivdecken
  • In eckigen Bauteilöffnungen
  • Als temporäre oder permanente Brandabschottung einsetzbar

Produktvorteile

  • Einfache und rationelle Errichtung auch bei größeren Abschottungen
  • Sehr großer Anwendungsbereich
  • Elektro-Installationsrohre in große Dimensionen und Bündel möglich
  • Staub- und faserfreie Verarbeitung

  • ZZ 220-120 Brandschutzstein, 200 x 120 x 60 mm
  • ZZ 300 Brandschutzmasse 310 ml Kartusche
  • ZZ 333 Brandschutzmasse 310 ml Kartusche
  • ZZ 330 Brandschutzschaum 380 ml Kartusche, 2 x Mischeraufsatz 2K
  • ZZ Kennzeichnungsschild DE Kombischild für Systeme nach abZ/abG

Detaillierte Informationen bzgl. der Anwendungsbereiche und Bestimmungen der Ausführung entnehmen Sie bitte der allgemeinen Bauartgenehmigung.

Downloads

  • Einbausituation

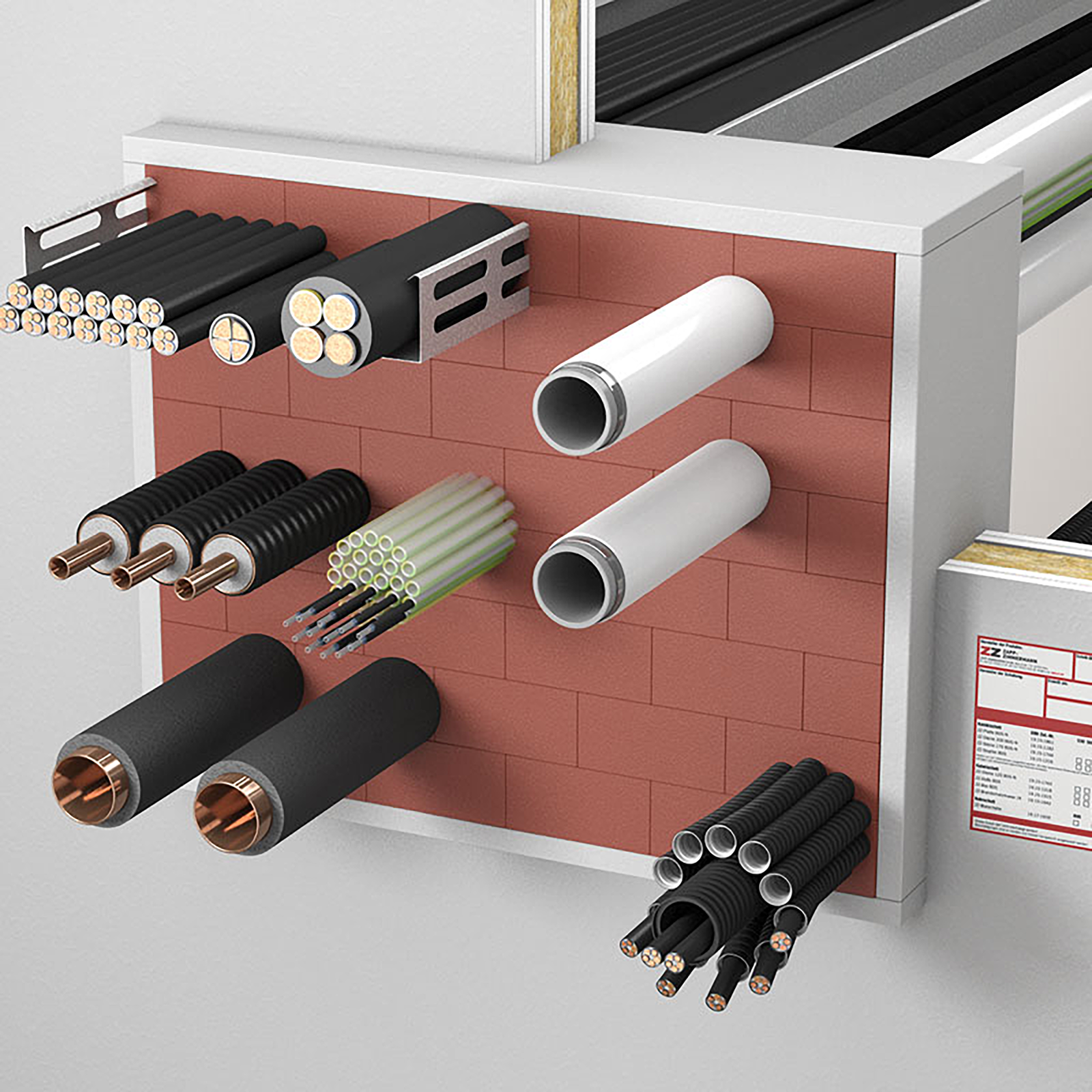

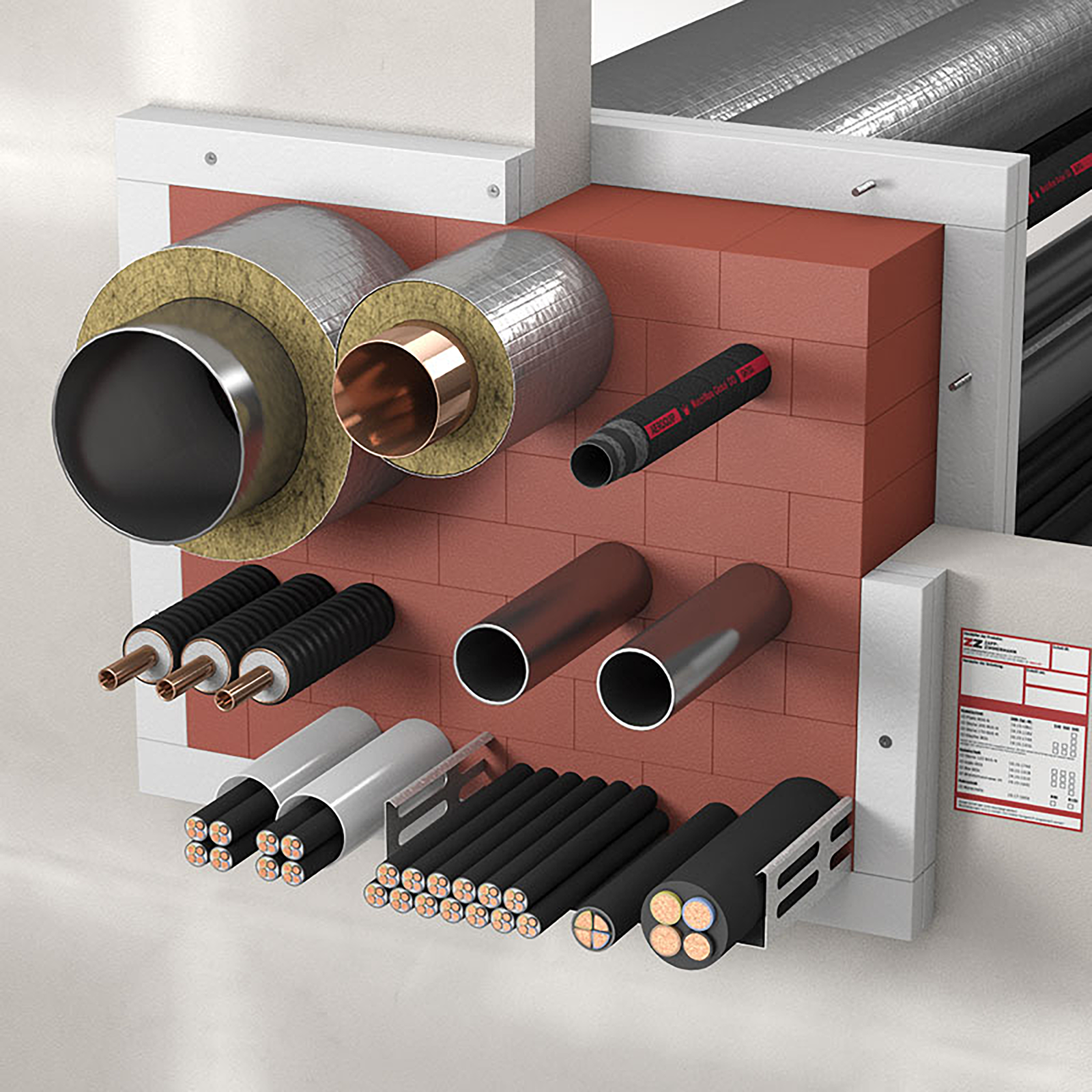

    Beispielhafte Einbausituation ZZ M20-S90

  • Einbausituation

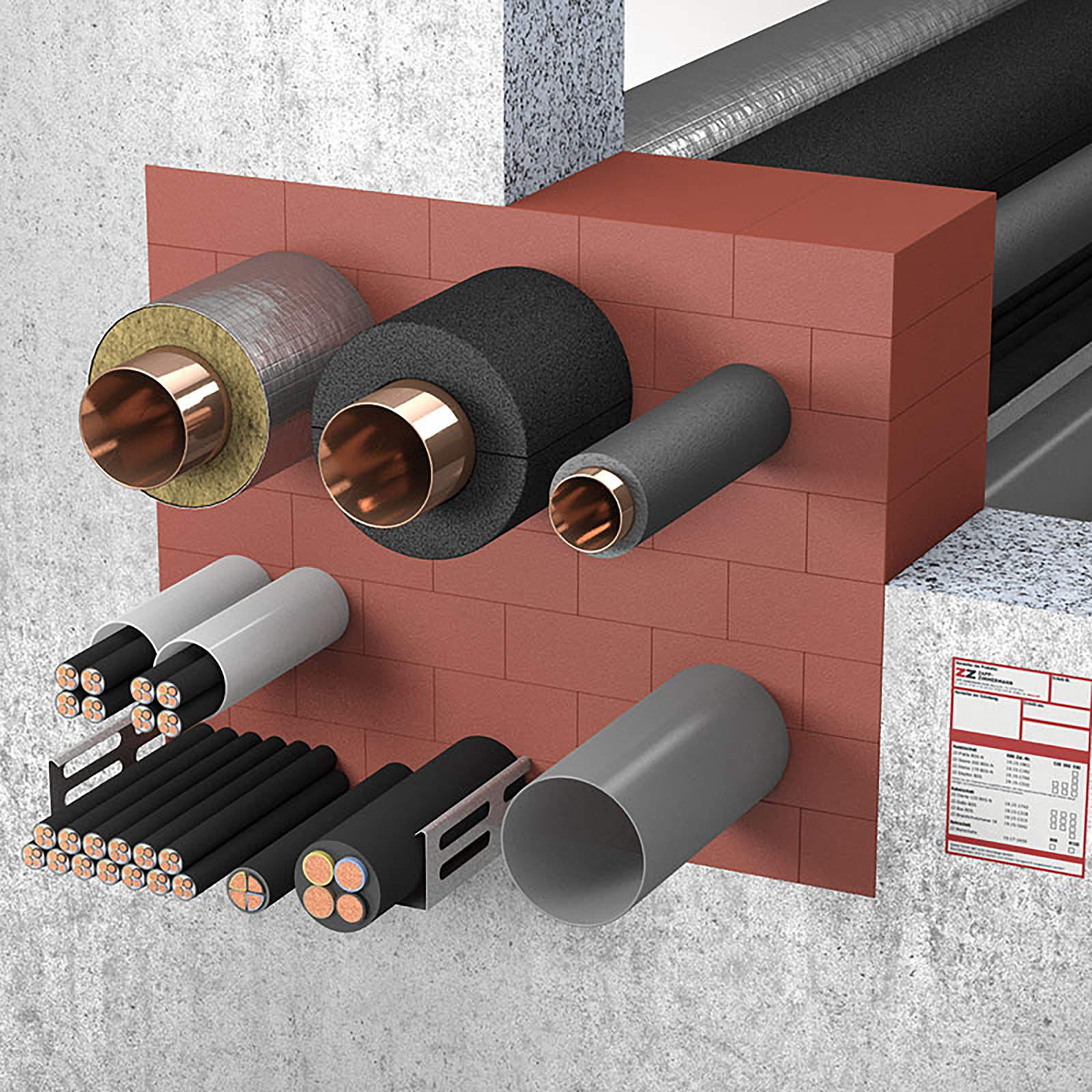

    Beispielhafte Einbausituation ZZ M20-S90

  • Einbausituation

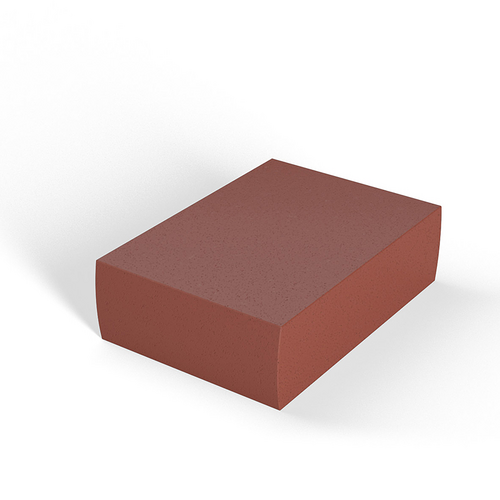

    ZZ 220-120 Brandschutzstein

  • Einbausituation

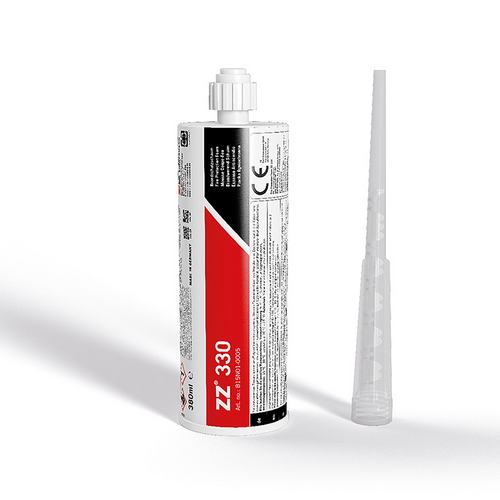

    ZZ 330 Brandschutzschaum

  • Einbausituation

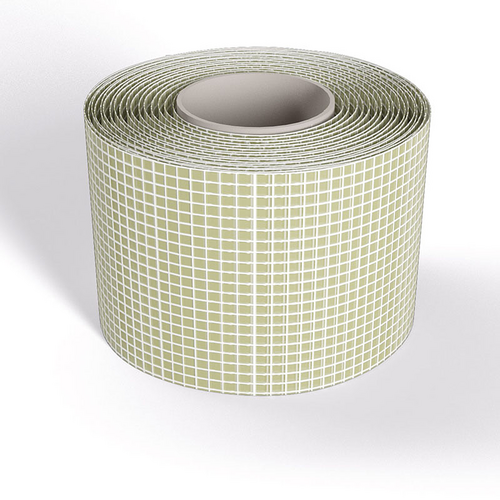

    ZZ Glasgewebestreifen 170
