ZZ® M22-DE
- Steinschott ECO
- Abschottung von Kabel, Rohre und Kombinationen
- bis zu 90 Minuten Feuerwiderstandsfähigkeit
- In leichten Trennwänden, Massivwänden und Massivdecken
- In eckigen Bauteilöffnungen
- Als temporäre oder permanente Brandabschottung einsetzbar
ZZ® M22-DE
zur
hinzugefügt.
ZZ® M22-DE
von
entfernt.
Technische Details
- Leichte Trennwände, d ≥ 10 cm / 7,5 cm (30 Min.)
- Massivwände, d ≥ 10 cm / 7 cm (60 Min.) / 5 cm (30 Min.)
- Massivdecken, d ≥ 15 cm
- Schottdicke, d ≥ 17 cm / 16 cm / 12 cm (90 / 60 / 30 Min.)
- Kabel aller Art (ohne innere Hohlräume), ø ≤ 80 mm
- Kabelbündel, ø ≤ 60 mm, Einzelkabel ø ≤ 21 mm
- Stahl-, Edelstahl-, Stahlguss- und Kupferrohre
- Kabeltragekonstruktionen aus StahI, Aluminium oder
- Kunststoff dürfen durch die Abschotung geführt werden
- EIektro-Installationsrohre, biegsame oder starre, aus Kunststoff ø ≤ 20 mm, bis zu 2 Stück direkt nebeneinander
- Mineralwolle-Matten bzw. -Schalen, d ≥ 20 mm,
- ggf. inkl. PVC-Ummantelung oder Stahlblech
Anwendungsbereiche
- Steinschott ECO
- Abschottung von Kabel, Rohre und Kombinationen
- bis zu 90 Minuten Feuerwiderstandsfähigkeit
- In leichten Trennwänden, Massivwänden und Massivdecken
- In eckigen Bauteilöffnungen
- Als temporäre oder permanente Brandabschottung einsetzbar
Produktvorteile
- Einfache und rationelle Errichtung auch bei größeren Abschottungen
- Reduzierter Materialeinsatz durch schmale Abschottungsdicken, insbesondere bei niedrigeren Feuerwiderstandsdauern
- Staub- und faserfreie Verarbeitung
- ZZ 217-120 Brandschutzstein, 170 x 120 x 60 mm
- Glasgewebestreifen 170 Breite 170 mm, 5 m auf Rolle
- ZZ 300 Brandschutzmasse 310 ml Kartusche
- ZZ 333 Brandschutzmasse 310 ml Kartusche
- ZZ Kennzeichnungsschild DE Kombischild für Systeme nach abZ/abG
Detaillierte Informationen bzgl. der Anwendungsbereiche und Bestimmungen der Ausführung entnehmen Sie bitte der allgemeinen Bauartgenehmigung.
Medien
Überspringen
-

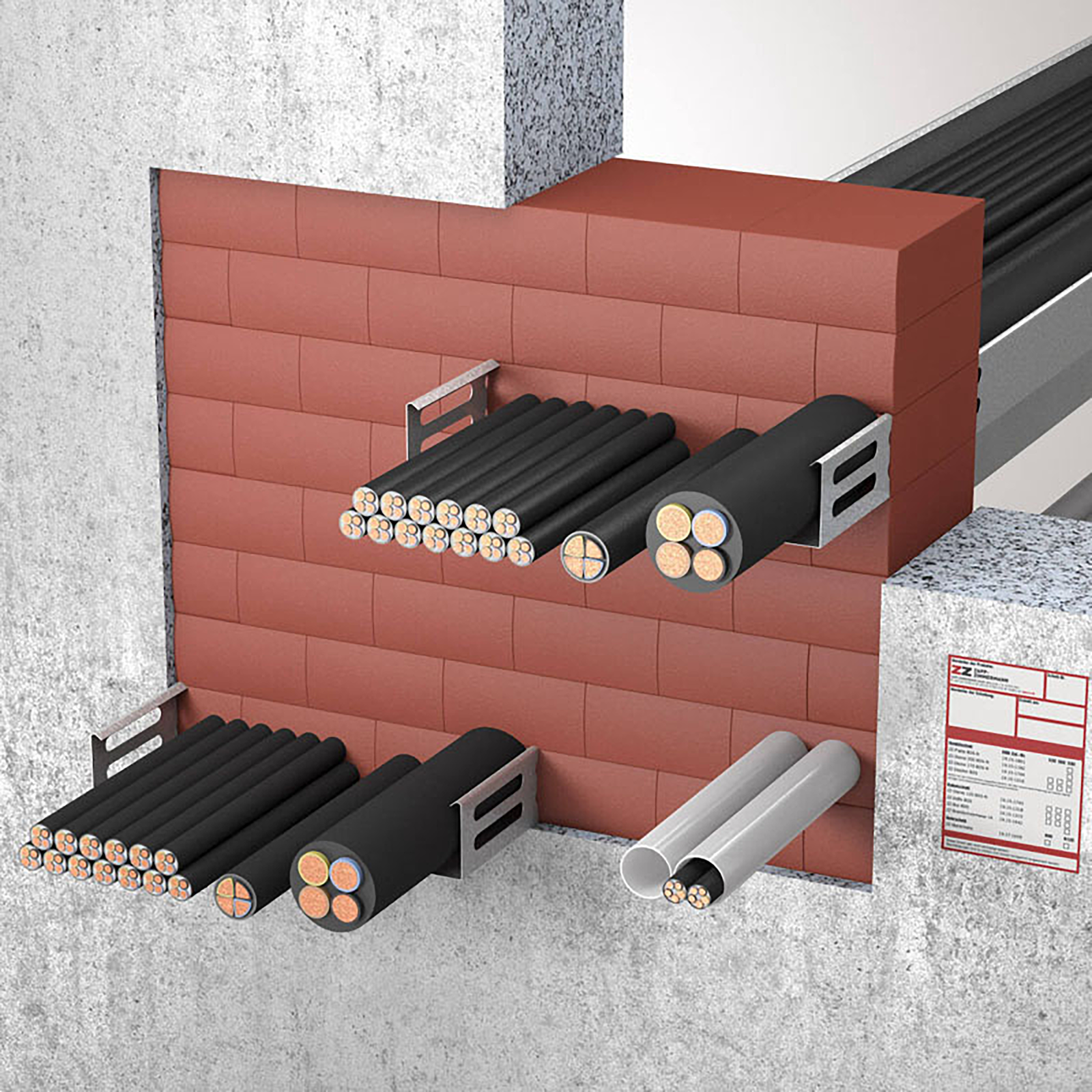

Einbausituation

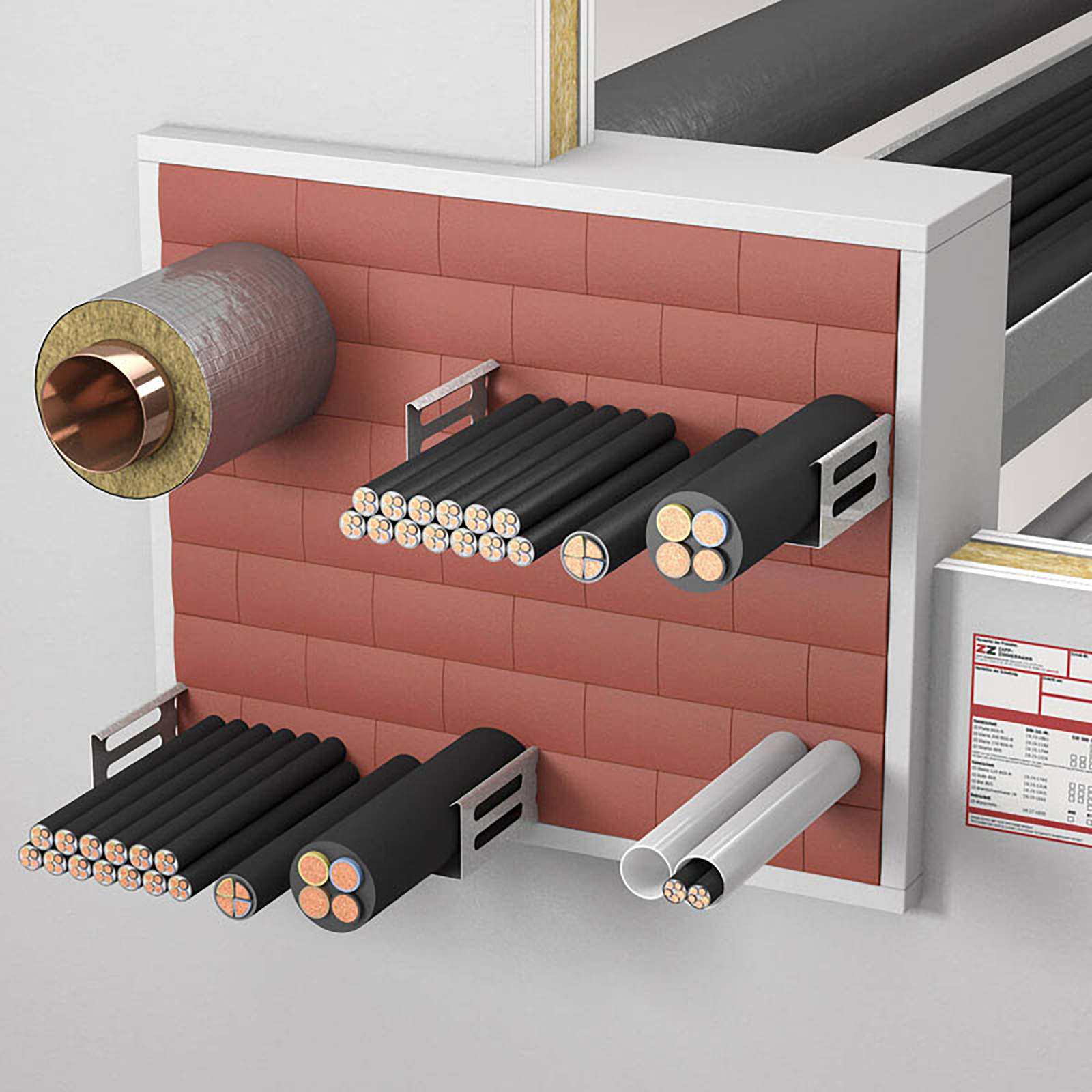

Beispielhafte Einbausituation ZZ M22-DE
-
Einbausituation

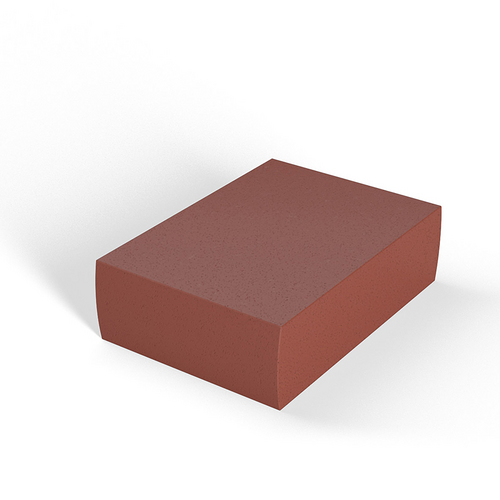

ZZ 217-120 Brandschutzstein
-
Einbausituation

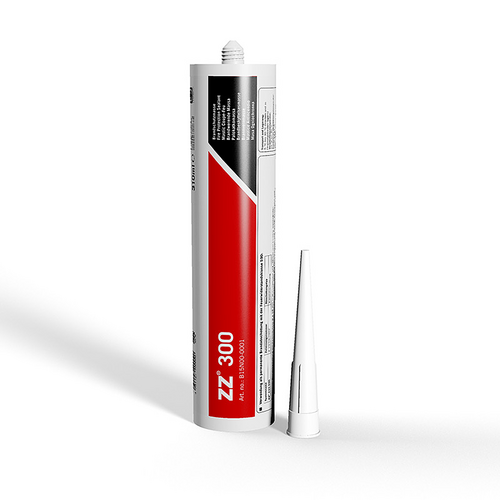

ZZ 300 Brandschutzmasse
-
Einbausituation

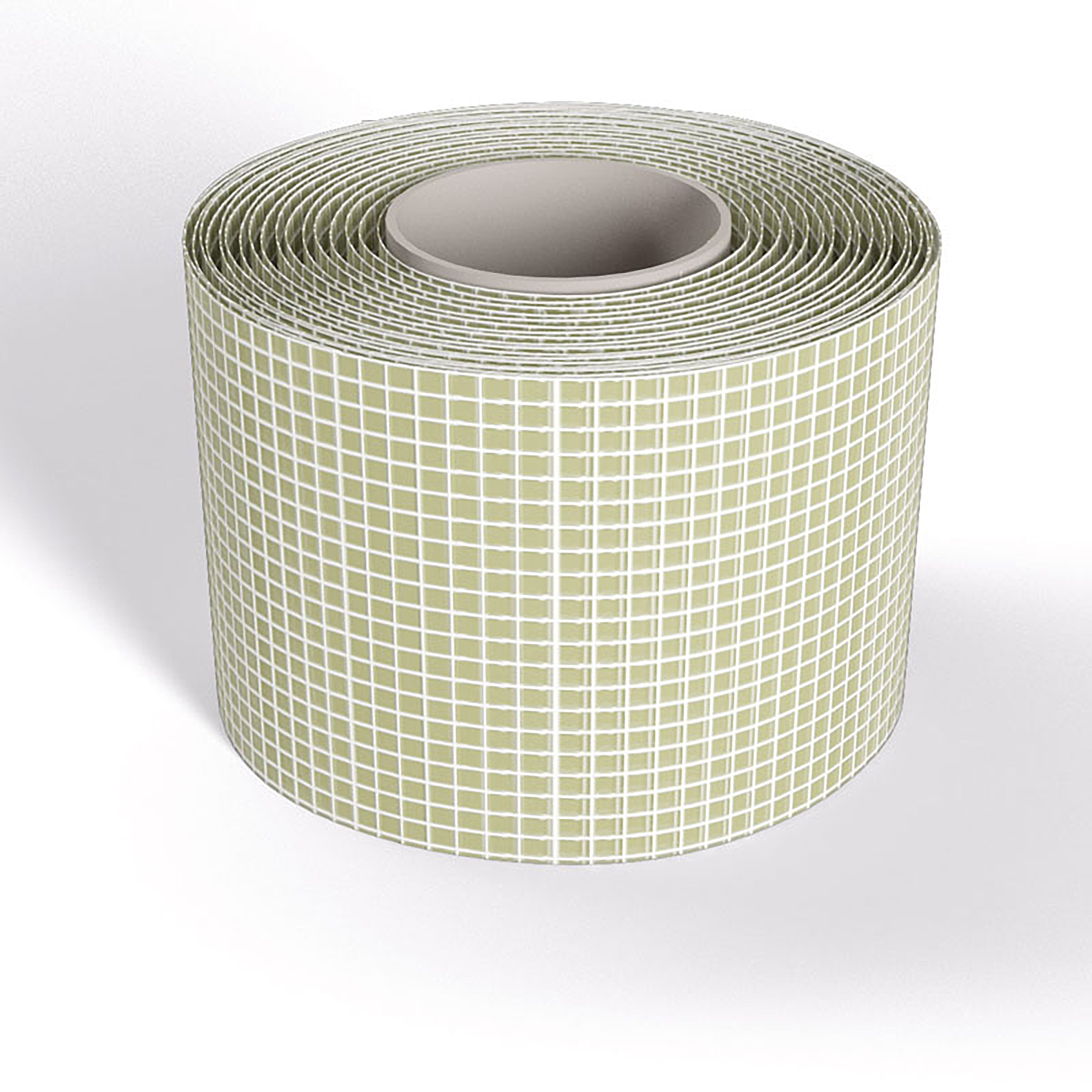

ZZ Glasgewebestreifen 170
