ZZ® M60-S90

  • Brandschutzbox
  • Abschottung von Kabel, Rohre und Kombinationen
  • 90 Minuten Feuerwiderstandsfähigkeit
  • In leichten Trennwänden, Massivwänden und Massivdecken
  • In eckigen Bauteilöffnungen
  • Modulare Brandabschottung
Händlersuche

Technische Details

  • Leichte Trennwände, d ≥ 10 cm
  • Massivwände, d ≥ 10 cm
  • Massivdecken, d ≥ 15 cm
  • Schottdicke, d = 300 mm
  • Max. Öffnungsgröße Wände: umlaufend ≤ 10 mm
  • Max. Öffnungsgröße Dekcen: umlaufend ≤ 30 mm
  • Kabel aller Art (ohne innere Hohlräume), ø ≤ 80 mm
  • Hohlleiterkabel
  • Kabelbündel, ø ≤ 100 mm, Einzelkabel ø ≤ 21 mm
  • Hydraulikdruckleitungen „AEROQUIP,“ ø ≤ 64,3 mm
  • “WICU eco“, ø ≤ 35 mm + 18 mm Isolierung
  • Klimaleitungen
  • Kabeltragekonstruktionen aus StahI, Aluminium oder Kunststoff dürfen durch die Abschotung geführt werden
  • EIektro-Installationsrohre, biegsame oder starre, aus Kunststoff ø ≤ 63 mm, auch als Bündel ø ≤ 100 mm

Anwendungsbereiche

  • Brandschutzbox
  • Abschottung von Kabel, Rohre und Kombinationen
  • 90 Minuten Feuerwiderstandsfähigkeit
  • In leichten Trennwänden, Massivwänden und Massivdecken
  • In eckigen Bauteilöffnungen
  • Modulare Brandabschottung

Produktvorteile

  • Hohe Planungs- und Anwendungssicherheit durch vorgefertigtes
  • modular erweiterbares Bauteil, bei der die freie Öffnung zu 100 % belegt werden darf
  • Zeitvorsprung durch Montage in frühen Bauphasen
  • Sicherheitsvorsprung als robuste Blindabschottung schon im Bau
  • Einfachste staub- und faserfreie Endmontage

  • ZZ 630-xxx-x Brandschutzbox
  • ZZ 231-60 Brandschutzeinlage, 60x100x300 mm
  • ZZ Kennzeichnungsschild DE Kombischild für Systeme nach abZ/abG
  • ZZ 330 Brandschutzschaum 380 ml Kartusche, 2 x Mischeraufsatz 2K

Detaillierte Informationen bzgl. der Anwendungsbereiche und Bestimmungen der Ausführung entnehmen Sie bitte der allgemeinen Bauartgenehmigung.

Downloads

  • Einbausituation

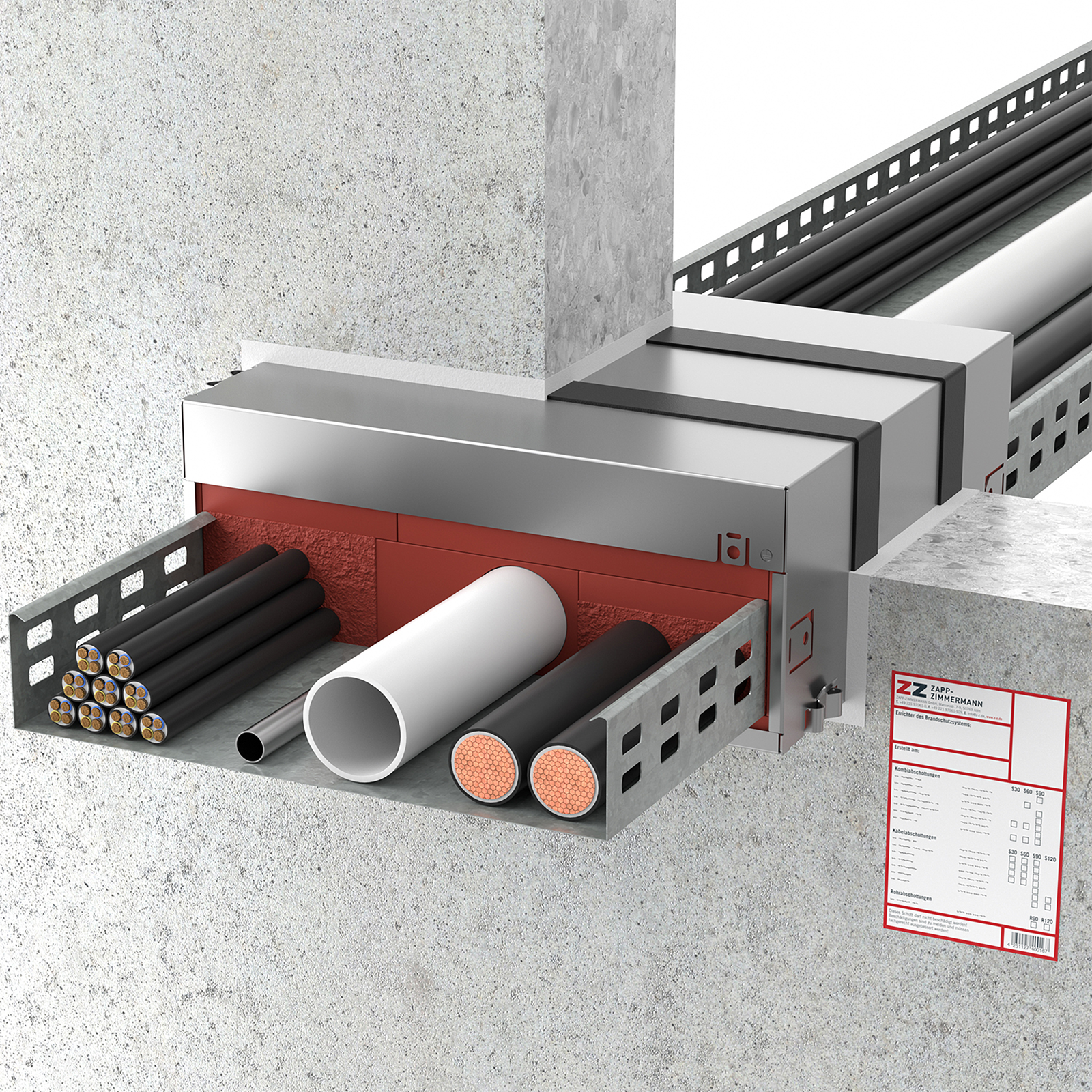

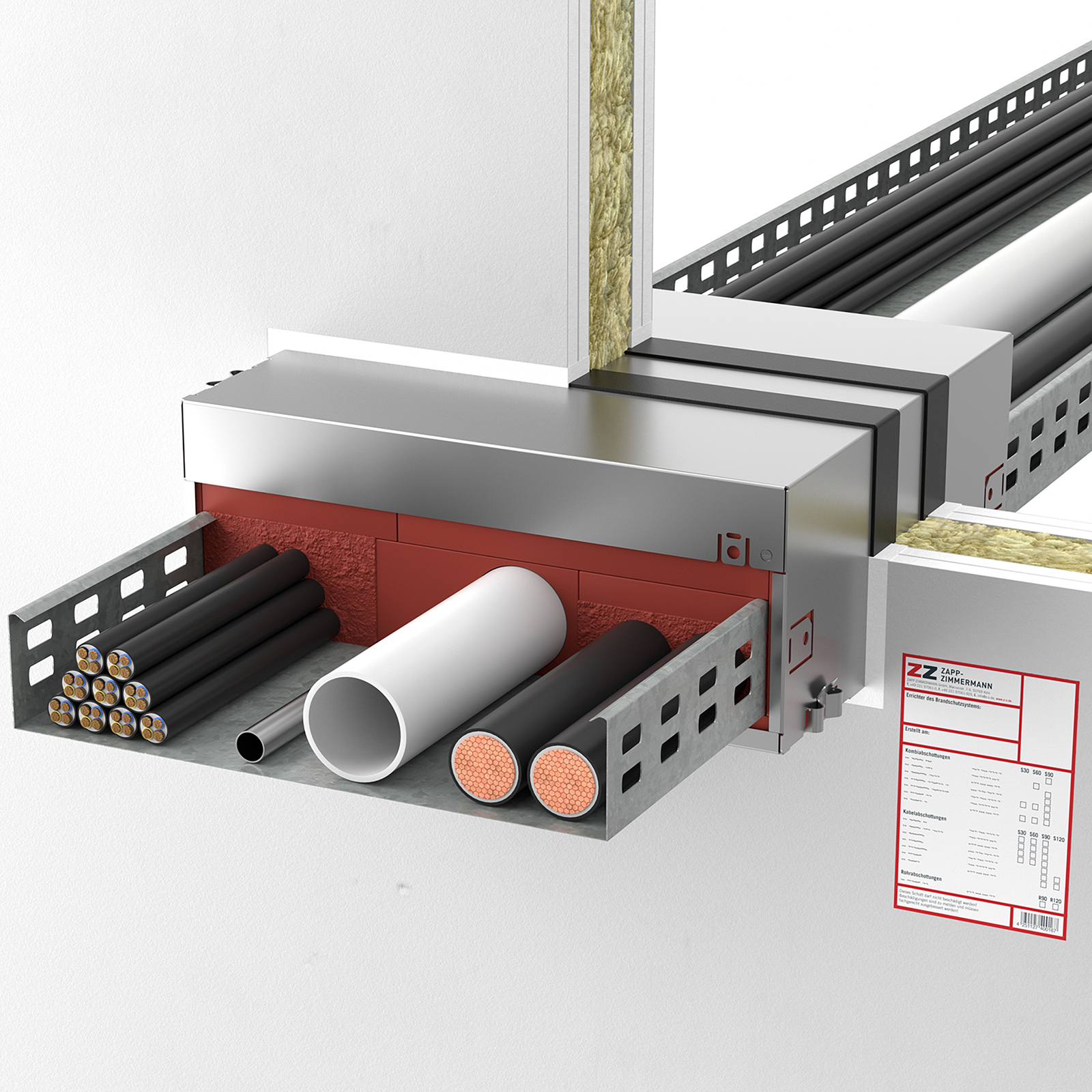

    Beispielhafte Einbausituation ZZ M60-S90

  • Einbausituation

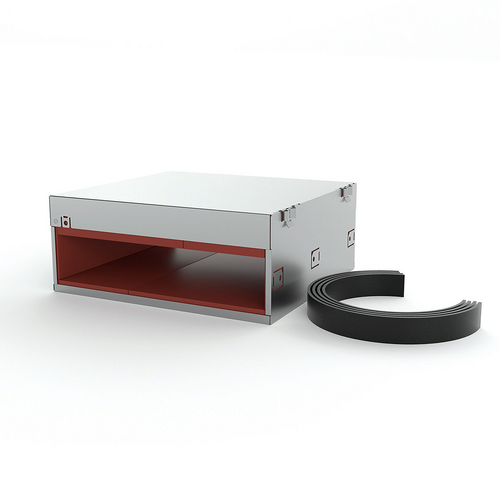

    ZZ 630 Brandschutzbox

  • Einbausituation

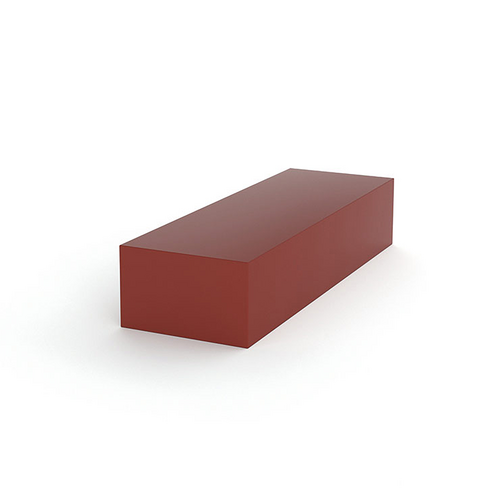

    ZZ 231-60 Brandschutzstein

  • Einbausituation

    ZZ 330 Brandschutzschaum
