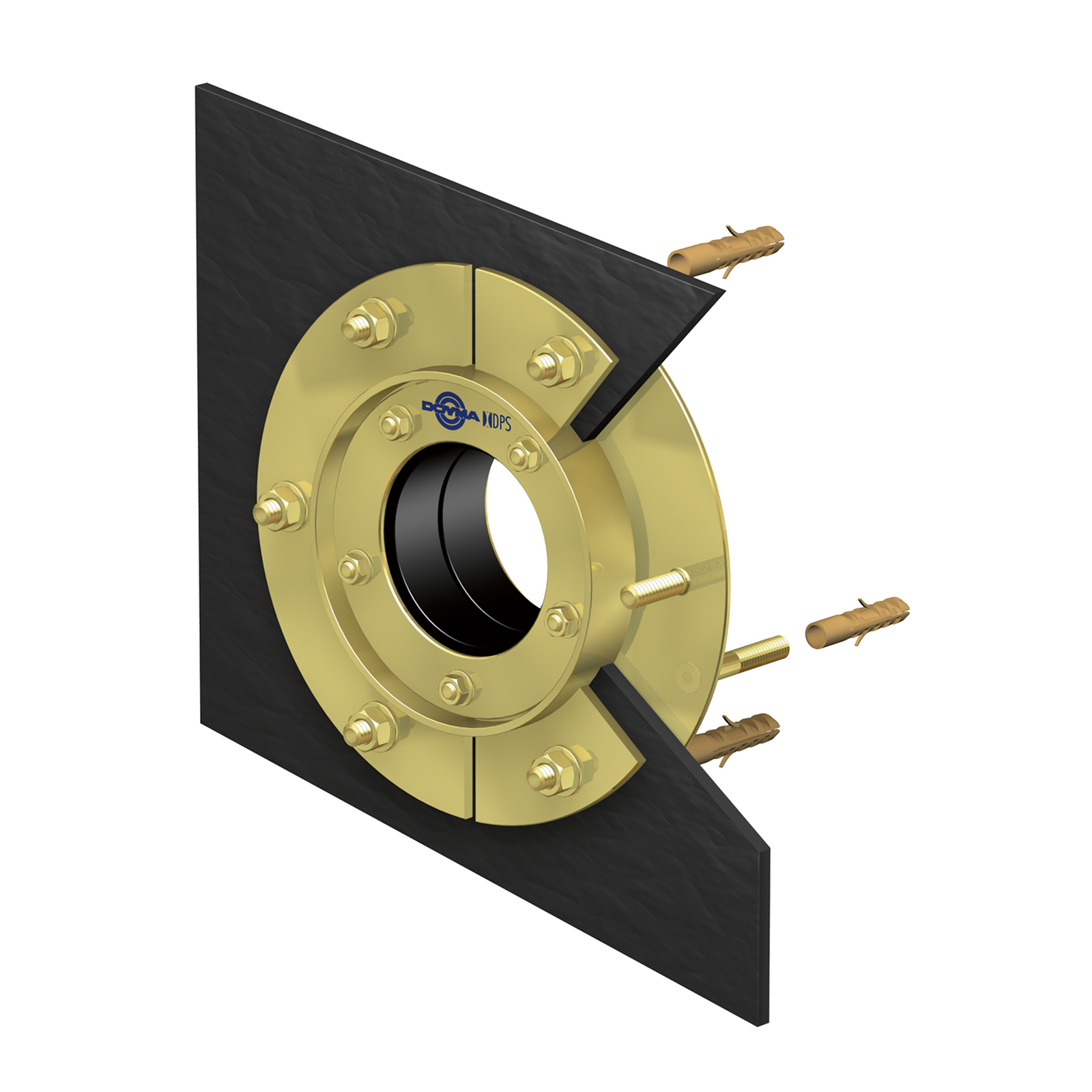

Curaflex® C/2/SD/5
- Abdichtung von Durchdringungen
- Einsatz in bauseitiges Futterrohr oder Betonkernbohrung
- bei Anwendung mit Abdichtungsbahn oder Dickbeschichtung (Schwarze Wanne)
- mit Fest- und Losflansch
Technische Details
- nach FHRK Prüfgrundlage GE 101 geprüft (Nr. G 30 322-2-1) - FHRK 54 D01
- mit Flanschen nach DIN18533
- gas- und wasserdicht
- Radondicht – gemäß FHRK Merkblatt MB 101, erfüllt die Anforderungen für Radonvorsorgegebiete
- Abwinklungen der Medienrohre bis 8º möglich
- Aufnahme axialer Bewegungen
- Montage von der druckzugewandten Seite
- je nach Abdichtungsbahn mit beidseitig angeordneten Curaflex® Zulagen (1775) bei dünner und harter Folie bzw. Zubehör bei Dickbeschichtung (1776): Besandung der Kontaktflächen vom Fest-/Losflansch
Anwendungsbereiche
- Abdichtung von Durchdringungen
- Einsatz in bauseitiges Futterrohr oder Betonkernbohrung
- bei Anwendung mit Abdichtungsbahn oder Dickbeschichtung (Schwarze Wanne)
- mit Fest- und Losflansch
Produktvorteile
- große Abdichtungsbereiche
- dauerhaft dicht ohne Nachspannen (wartungsfrei)
- höhere Dichtleistung des Dichtungseinsatzes durch DPS und DOYMA-Grip
- Systembauteil, ohne Schnitte oder Teilungen, mit wasserdicht verschweißten Bolzen
- integrierter Fest- und Losflansch (Losflansch geteilt)
- www.doyma.de
Gestellringe: asymmetrisch profilierte Stahlringe (DPS bis KB/DN 350), ggv Korrosionsschutzbeschichtung; optional aus Edelstahl 1.4301 (V2A) oder 1.4571/1.4404 (V4A)
mit integriertem Fest- und Losflansch
Gummidichtung: Elastomer, 2 x 27 mm dicke EPDM-Dichtungen (DOYMA-Grip), optional EPDM-TW, NBR (kraftstoff-/ölbeständig) oder Silikon (hochtemperaturbeständig) bzw. FPM (chemikalienbeständig
Medien
-
Produktvideo
DOYMA Curaflex® - Schwarze Wanne bei ATV
Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms
-
Einbausituation

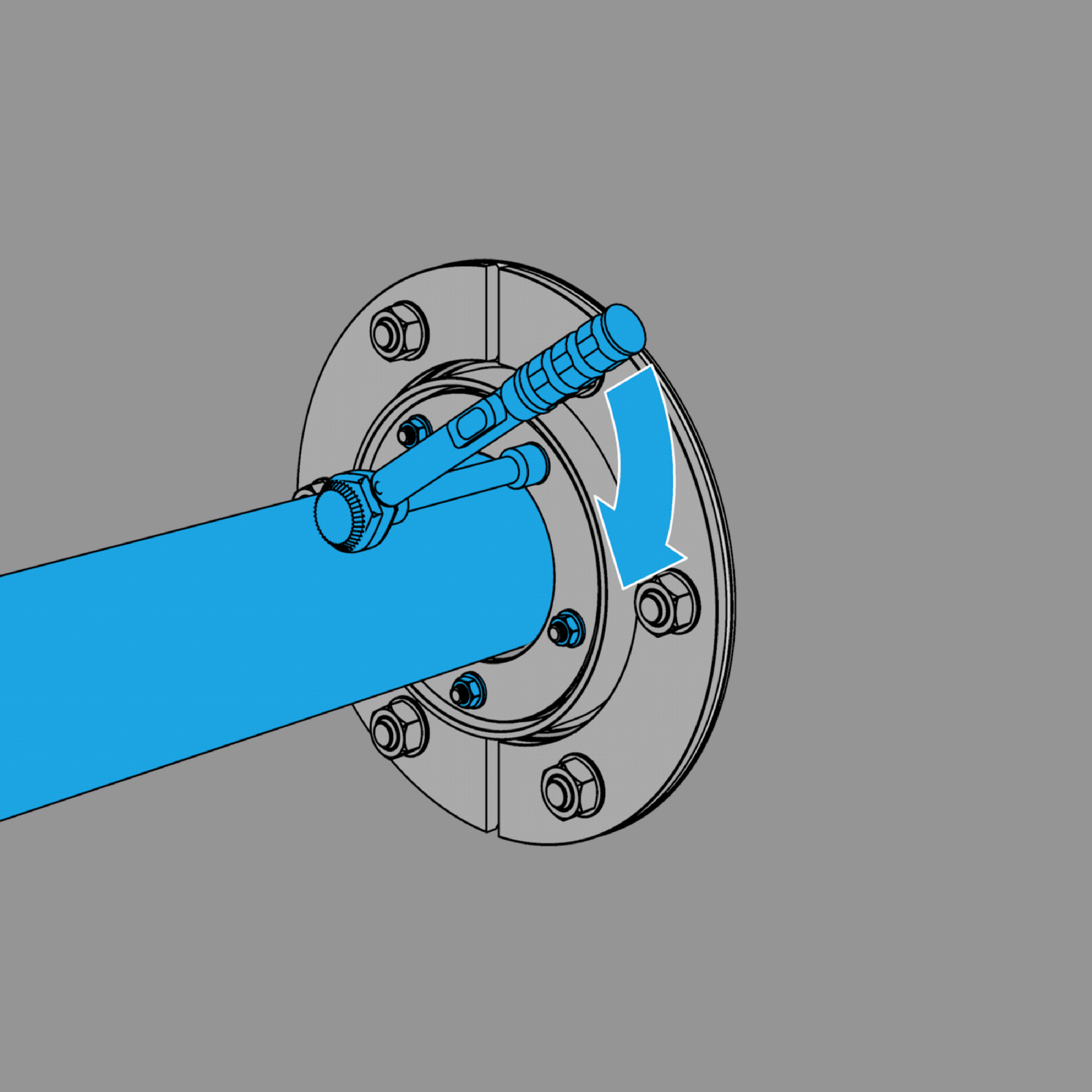

Beispielhafte Einbausituation Curaflex® C/2/SD/6
-
Einbausituation

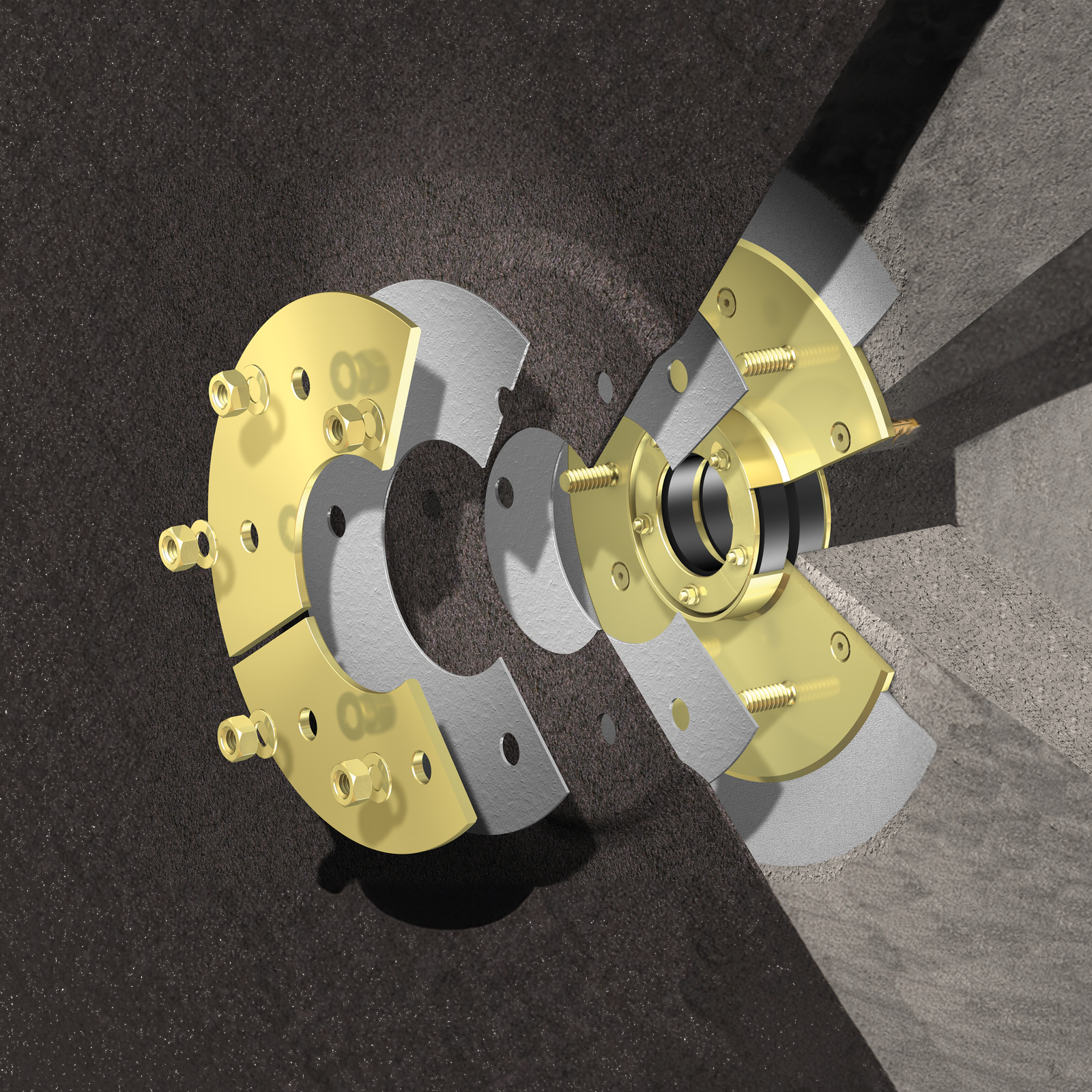

Beispielhafte Einbausituation Curaflex® F/2/SD/5
