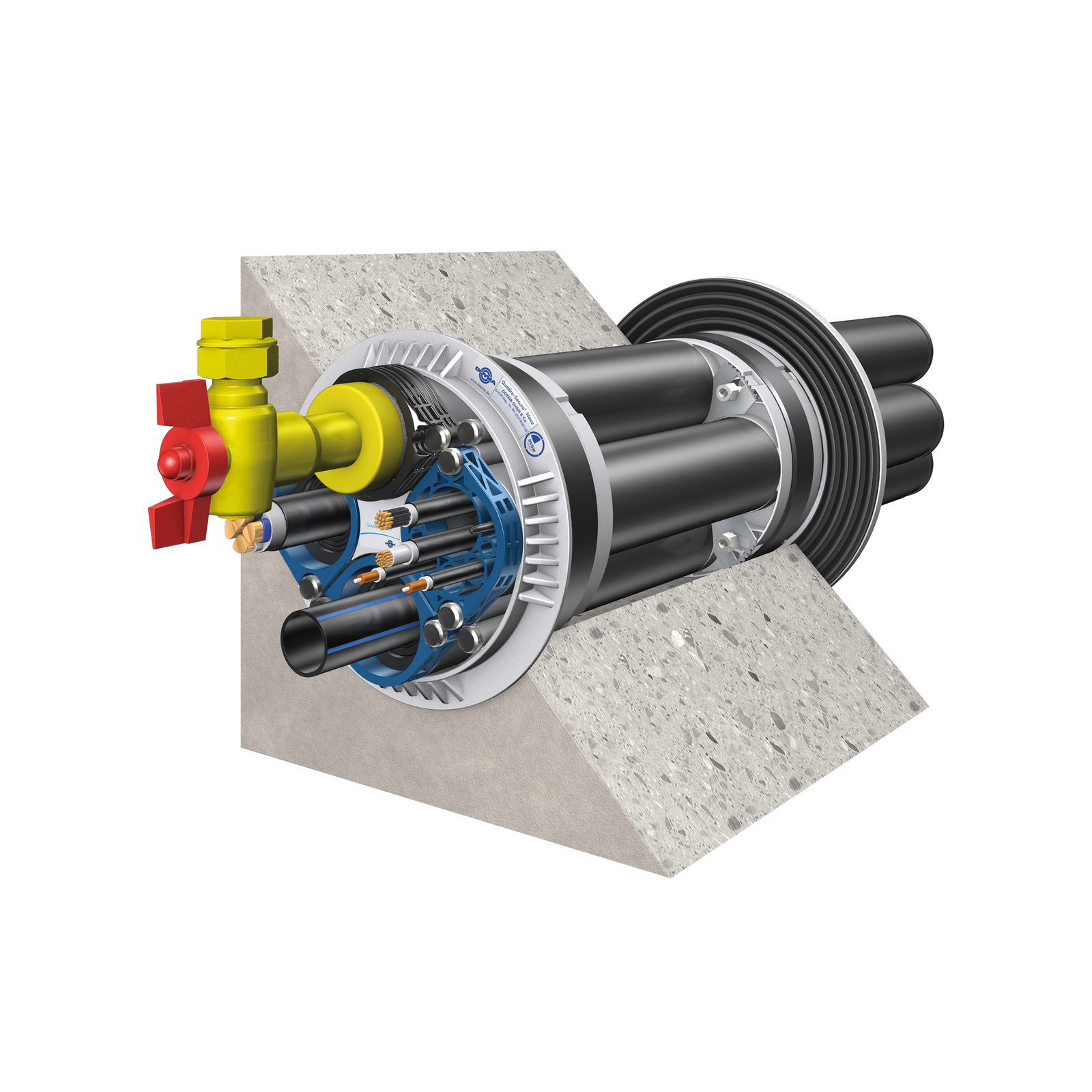

Quadro-Secura® Nova 1

  • Mehrsparten-Hauseinführung beidseitig abdichtend
  • Einsatz in bauseitiges Futterrohr oder WU-Betonkernbohrung (Weiße Wanne)
  • für die Gewerke Gas, Wasser, Strom und Telekommunikation
  • mit zusätzlichem Dichtflansch für Einsatz nach DIN 18533 W2.1-E (Schwarze Wanne)
Händlersuche

Technische Details

  • DVGW zugelassen
  • gas- und druckwasserdicht
  • Radondicht – gemäß FHRK Merkblatt MB 101, erfüllt die Anforderungen für Radonvorsorgegebiete
  • Methangasbeständig
  • Trockeneinbau
  • 100%ige Gewerketrennung, jede Sparte wird separat abgedichtet
  • variable Anordnung der einzelnen Sparten möglich
  • das Gesamtbauteil ist entsprechend der Anschlussanforderungen frei drehbar
  • bei Anschluss von Mantelrohren Relining möglich
  • Anschlussmöglichkeit von starren bzw. flexiblen Mantelrohren DN 75. Größere oder kleinere Durchmesser über Erweiterungsmuffen bzw. Reduktionen möglich
  • alle Gewerke sind mit gas- und druckwasserdichten Blindstopfen vorbelegt
  • mit Dichtflansch nach DIN 18533

Anwendungsbereiche

  • Mehrsparten-Hauseinführung beidseitig abdichtend
  • Einsatz in bauseitiges Futterrohr oder WU-Betonkernbohrung (Weiße Wanne)
  • für die Gewerke Gas, Wasser, Strom und Telekommunikation
  • mit zusätzlichem Dichtflansch für Einsatz nach DIN 18533 W2.1-E (Schwarze Wanne)

Produktvorteile

  • korrosionsfrei und elektrisch nicht leitend
  • Montage ohne Drehmomentschlüssel
  • stufenlose Moduldichtungen für Wasser und Energie
  • einfache Zuordnung der Gewerkeabdichtung durch Symbolkennzeichnung

Downloads

  • Produktvideo

    DOYMA Quadro-Secura® Nova - Einbauanleitung

    Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms

  • Einbausituation

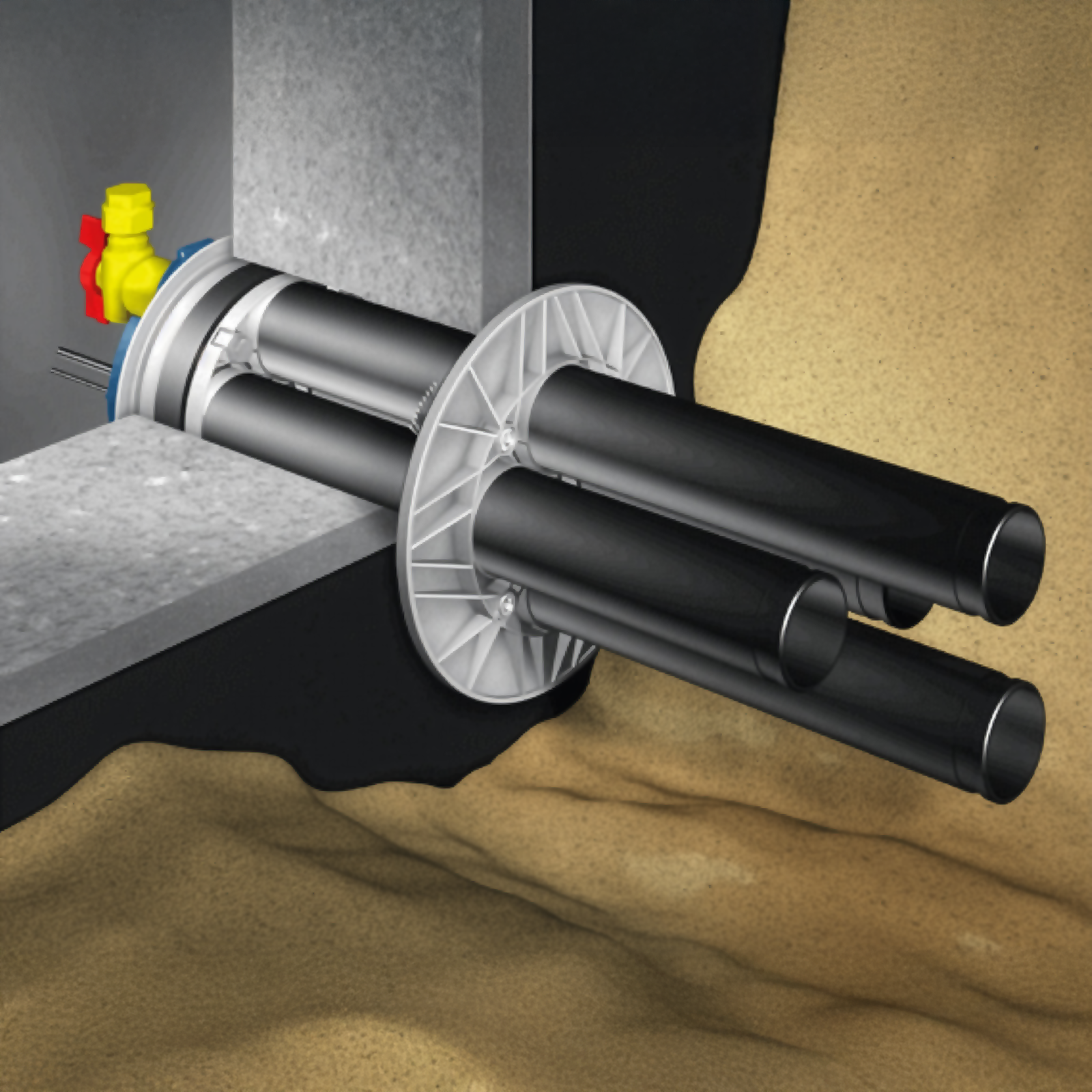

    Beispielhafte Einbausituation Quadro-Secura® Nova 1

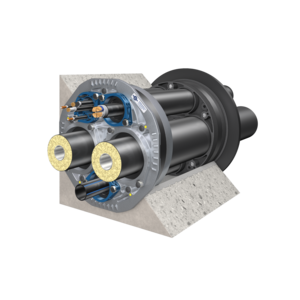

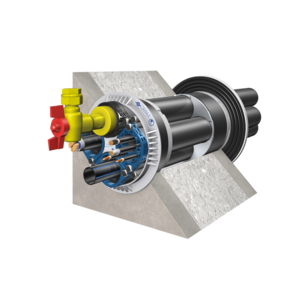

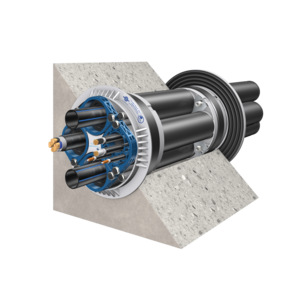

Ähnliche Produkte
