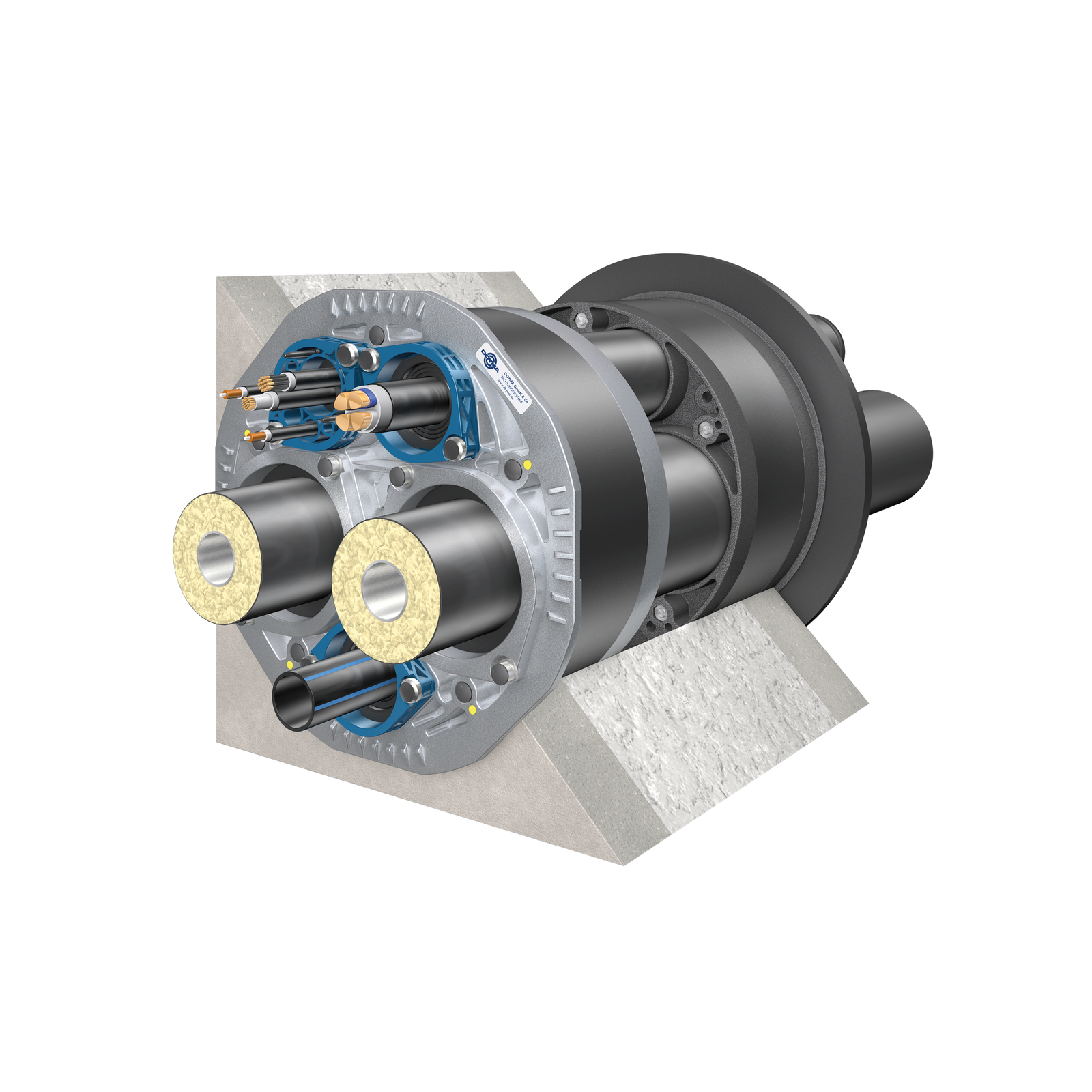

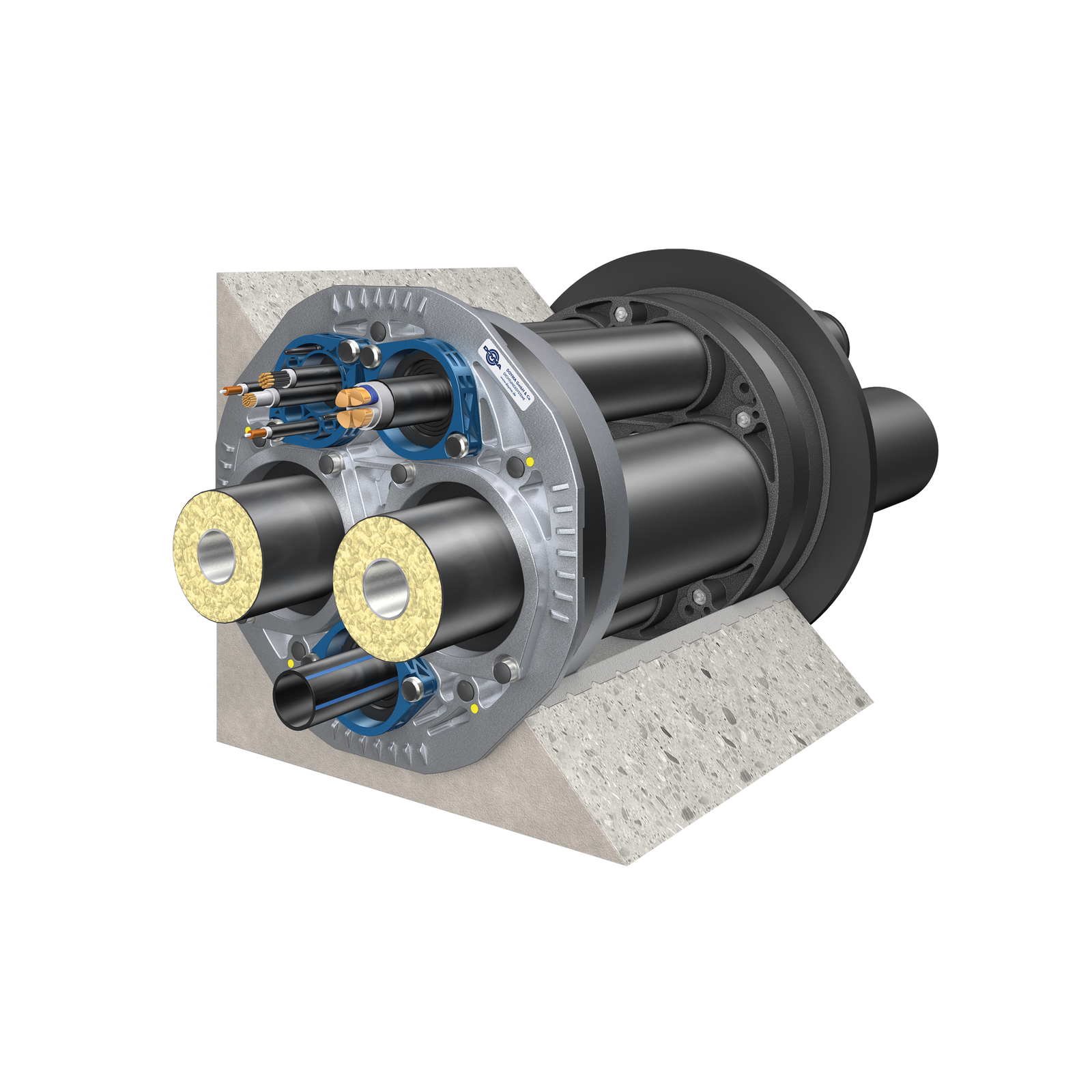

Quadro-Secura® Nova 1-FW
- Mehrsparten-Hauseinführung beidseitig abdichtend
- Einsatz in bauseitiges Futterrohr oder WU-Betonkernbohrung (Weiße Wanne)
- für die Gewerke Fern-/Erdwärme, Wasser, Strom und Telekommunikation
- mit zusätzlichem Dichtflansch für Einsatz nach DIN 18533 W2.1-E (Schwarze Wanne)
Quadro-Secura® Nova 1-FW
zur
hinzugefügt.
Quadro-Secura® Nova 1-FW
von
entfernt.
Technische Details
- Trockeneinbau
- gas- und druckwasserdicht
- Radonsicher – gemäß FHRK Merkblatt MB 101
- getrennte Abdichtung der jeweiligen Sparten
- variable Anordnung der einzelnen Sparten möglich
- keine zusätzliche Außenabdichtung erforderlich
- Anschlussmöglichkeit von starren bzw. flexiblen Mantelrohren DN 75 und DN 125, größere oder kleinere Dimensionen über Erweiterungsmuffen bzw. Reduktionen möglich
- optische Kontrolle des Anzugmomentes über Kontrollstifte
- mit Dichtflansch nach DIN 18533
Anwendungsbereiche
- Mehrsparten-Hauseinführung beidseitig abdichtend
- Einsatz in bauseitiges Futterrohr oder WU-Betonkernbohrung (Weiße Wanne)
- für die Gewerke Fern-/Erdwärme, Wasser, Strom und Telekommunikation
- mit zusätzlichem Dichtflansch für Einsatz nach DIN 18533 W2.1-E (Schwarze Wanne)
Produktvorteile
- stufenlose Moduldichtungen für Wasser und Energie
- platzsparende Gebäudeeinführung der Versorgungsleitungen
- einfache Zuordnung der Gewerkeabdichtung durch Symbolkennzeichnung
- Montage ohne Drehmomentschlüssel möglich
Medien
Überspringen
-
Einbausituation

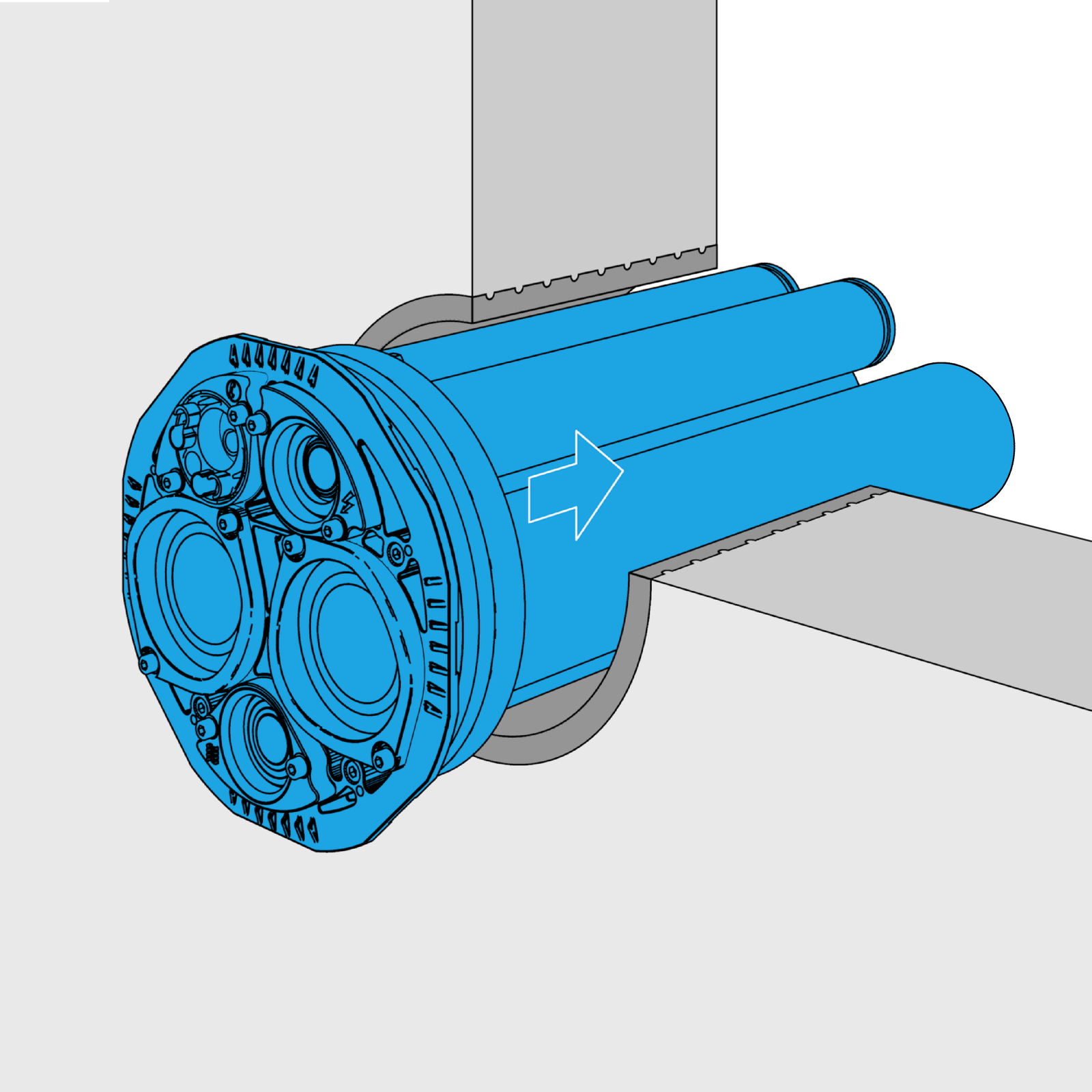

Beispielhafte Einbausituation Quadro-Secura® Nova 1/FW
