Quadro-Secura® Nova 1/breit
- Mehrsparten-Hauseinführung beidseitig abdichtend
- Einsatz in bauseitiges Futterrohr oder WU-Betonkernbohrung (Weiße Wanne)
- Gewerke: Gas, Wasser, Strom und Telekommunikation
- mit zusätzlichem Dichtflansch für Einsatz nach DIN 18533 W2.1-E (Schwarze Wanne)
- ideal für Doppel-/Elementwände
Quadro-Secura® Nova 1/breit
zur
hinzugefügt.
Quadro-Secura® Nova 1/breit
von
entfernt.
Technische Details
- DVGW zugelassen
- gas- und druckwasserdicht
- Radondicht – gemäß FHRK Merkblatt MB 101, erfüllt die Anforderungen für Radonvorsorgegebiete
- Trockeneinbau
- 100%ige Gewerketrennung, jede Sparte wird separat abgedichtet
- variable Anordnung der einzelnen Sparten möglich
- das Gesamtbauteil ist entsprechend der Anschlussanforderungen frei drehbar
- bei Anschluss von Mantelrohren Relining möglich
- Anschlussmöglichkeit von starren bzw. flexiblen Mantelrohren DN 75. Größere oder kleinere Durchmesser über Erweiterungsmuffen bzw. Reduktionen möglich
- alle Gewerke sind mit gas- und druckwasserdichten Blindstopfen vorbelegt
- geeignet für Doppel-/Elementwände
- mit Dichtflansch nach DIN 18533
Anwendungsbereiche
- Mehrsparten-Hauseinführung beidseitig abdichtend
- Einsatz in bauseitiges Futterrohr oder WU-Betonkernbohrung (Weiße Wanne)
- Gewerke: Gas, Wasser, Strom und Telekommunikation
- mit zusätzlichem Dichtflansch für Einsatz nach DIN 18533 W2.1-E (Schwarze Wanne)
- ideal für Doppel-/Elementwände
Produktvorteile
- korrosionsfrei und elektrisch nicht leitend
- Montage ohne Drehmomentschlüssel
- stufenlose Moduldichtungen für Wasser und Energie
- einfache Zuordnung der Gewerkeabdichtung durch Symbolkennzeichnung
- breite Außenabdichtung überdeckt Fertigbetonschale und Kernbeton
Downloads
Medien
Überspringen
-
Produktvideo
DOYMA Quadro-Secura® Nova - Einbauanleitung
Die Verknüpfung mit dem Video-Streaming-Dienst ist deaktiviert, um Ihre Privatsphäre zu schützen. Klicken Sie auf "Externe Inhalte anzeigen", um sie zu aktivieren. Wenn Sie das Video laden, akzeptieren Sie die Datenschutzrichtlinien des Video-Streaming-Dienstes. Weitere Informationen zu den Datenschutzrichtlinien finden Sie hier. Google - Privacy & Terms
-
Einbausituation

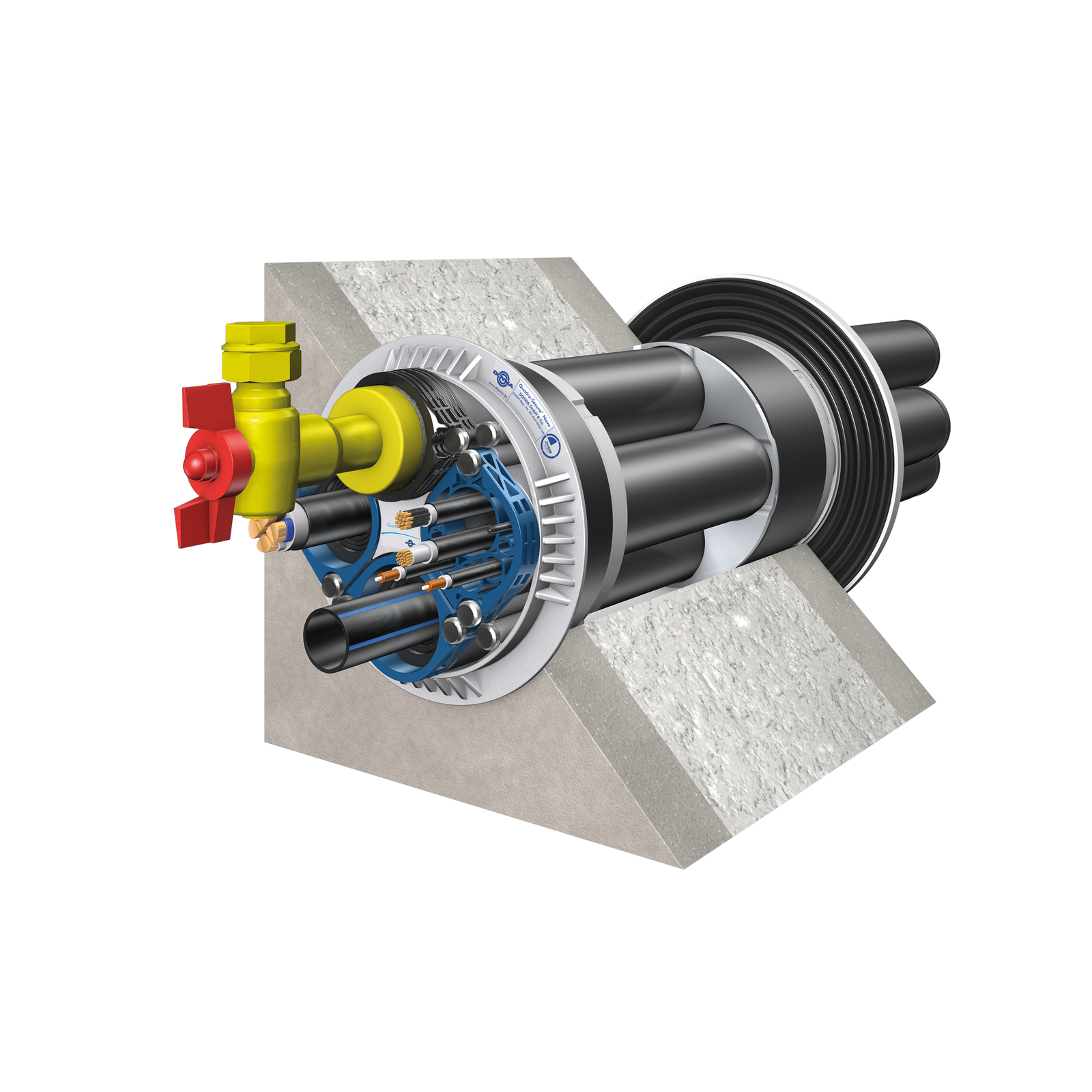

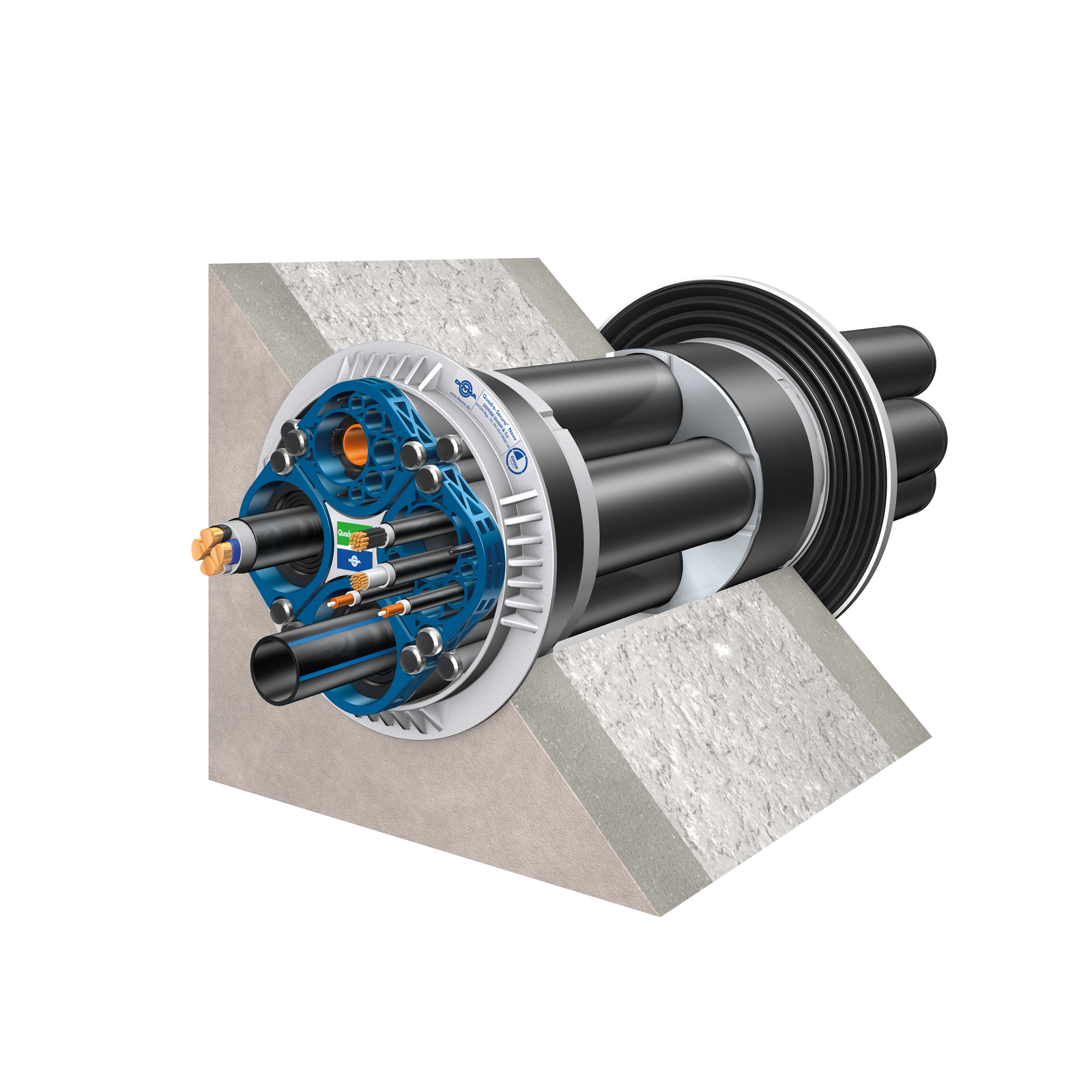

Beispielhafte Einbausituation Quadro-Secura® Nova 1/breit
